Abgewinkelte Kabelschuhe für Batteriekabel – 45° und 90°

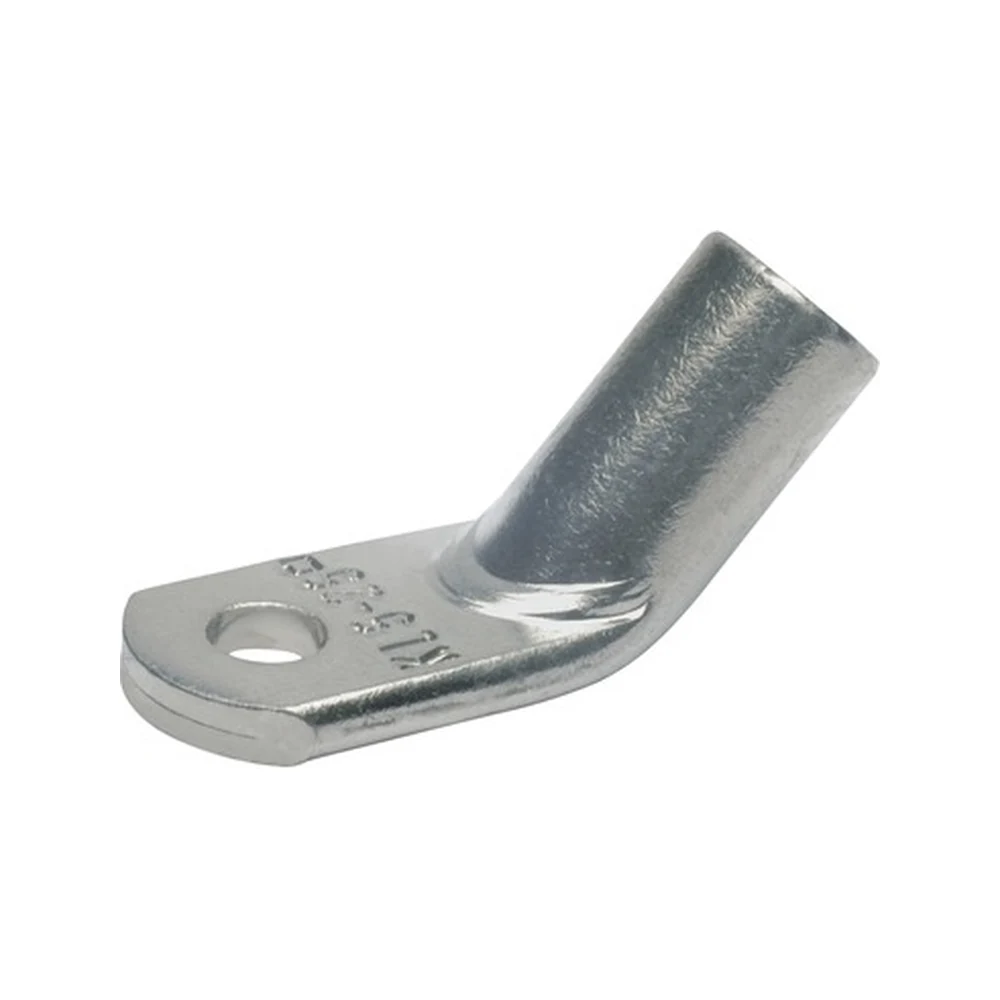

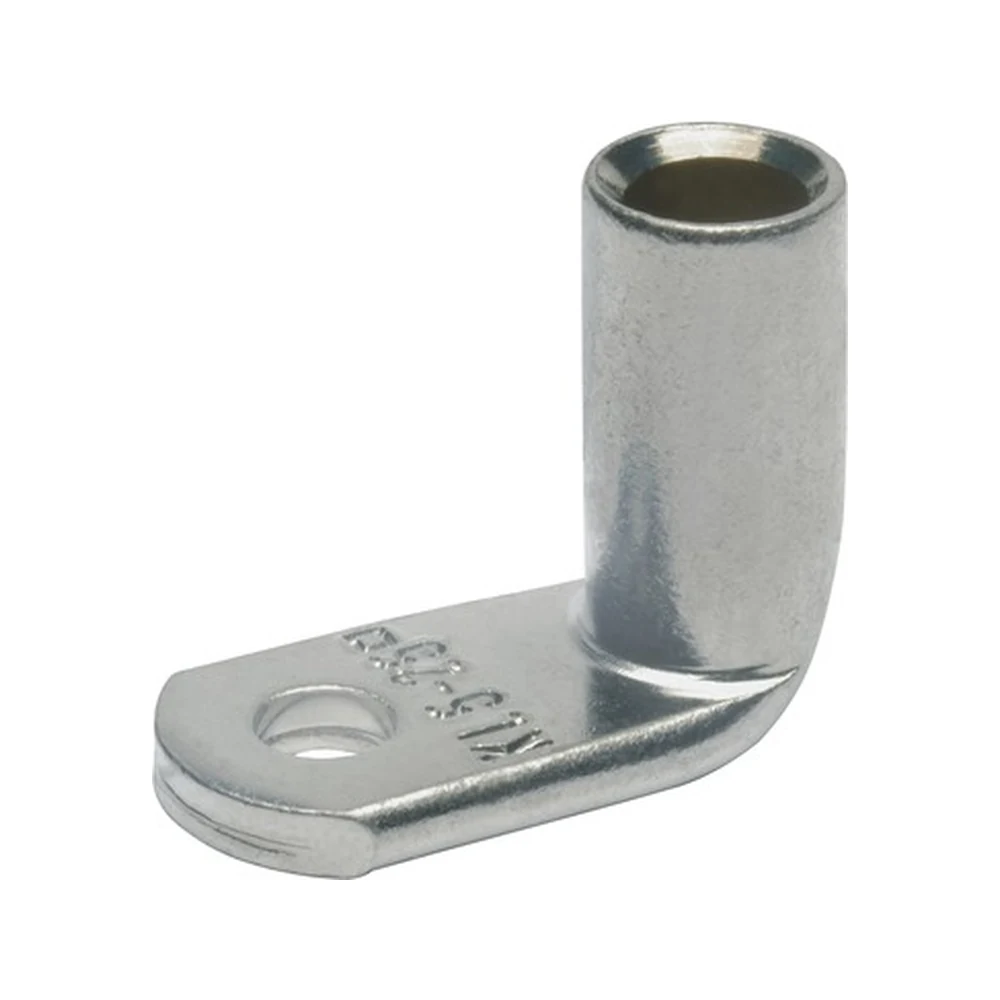

Winkelrohrkabelschuhe aus verzinntem Kupfer für Anschlüsse, bei denen ein gerader Kabelschuh das Kabel abknicken würde. Erhältlich in 45° und 90°, für Leiterquerschnitte von 10 bis 35mm² und Ringösen von M5 bis M10.
Der Platz vor der Batterie ist meistens knapp. Wo ein gerader Kabelschuh das Kabel in einen engen Radius zwingt, führt ein abgewinkelter es sauber zur Seite oder nach unten weg. Das schont die Litze am Übergang zur Crimphülse, wo Biegewechsel sonst am stärksten wirken, und macht den Anschluss in engen Batteriekästen überhaupt erst montierbar.
Darum abgewinkelte Kabelschuhe

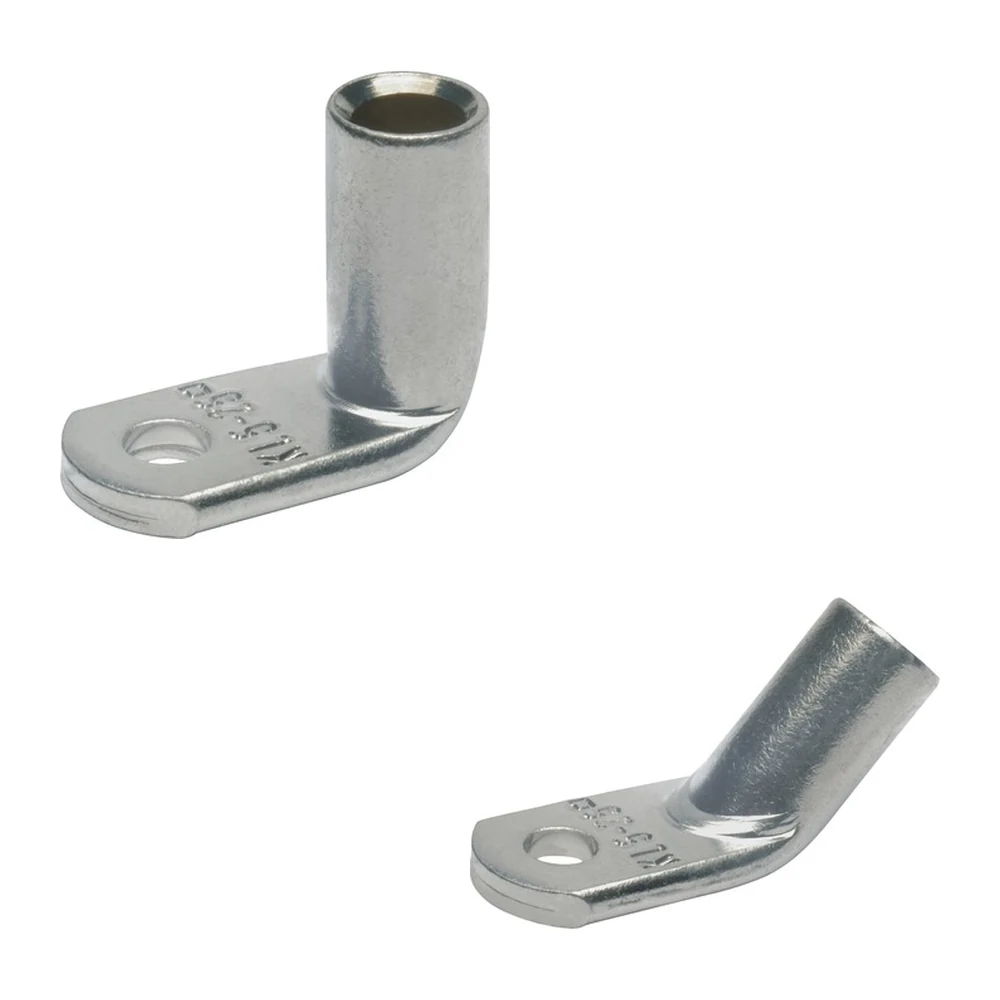

- 45° oder 90°: Der Abgang lässt sich an den Einbauraum anpassen, statt das Kabel nach dem Verpressen zurechtzubiegen.
- Plane Auflagefläche: Der Flansch wird durch eine spezielle Winkelprägetechnik eben gehalten und liegt trotz Abwinkelung voll auf Pol, Schiene oder Trennschalter auf.
- Verzinntes Kupfer: Kupfer nach EN 13600 mit galvanischer Zinnauflage, geschützt gegen Korrosion und Oxidation.
- Vibrationsgeprüft: Nach DIN EN 61373 Klasse 1B geprüft und damit für den Dauereinsatz im Fahrzeug ausgelegt.
- Geringere Bauhöhe: Die abgewinkelte Form baut über dem Anschlusspunkt flacher als ein gerader Schuh mit nachträglich gebogenem Kabel.
Kompatibilität | Welcher Winkelkabelschuh passt zu welchem Leiter
Die Winkelrohrkabelschuhe sind für Leiterklasse 2 nach EN 60228 spezifiziert. Feindrähtige Leiter der Klasse 5, wie das hier verkaufte FLY-B Batteriekabel, lassen sich damit ebenfalls verarbeiten – aber nur mit Dornpressung. Die Sechskantpressung scheidet aus, weil die Rohrmaße auf das kompaktere Bündel eines Klasse-2-Leiters abgestimmt sind.
Nicht jede Bolzengröße gibt es in jedem Winkel. Bei 10mm² endet die 45°-Reihe bei M8, ab 25mm² entfällt M5.
| Querschnitt | 90° abgewinkelt | 45° abgewinkelt |
|---|---|---|
| 10mm² | M5, M6, M8, M10 | M5, M6, M8 |
| 16mm² | M5, M6, M8, M10 | M5, M6, M8, M10 |
| 25mm² | M6, M8, M10 | M6, M8, M10 |
| 35mm² | M6, M8, M10 | M6, M8, M10 |
So wird richtig verpresst
Für die Winkelform gelten dieselben Regeln wie für den geraden Rohrkabelschuh:
- Abisolierlänge = Einstecktiefe plus etwa 10 Prozent. Der Schuh längt sich beim Pressen.
- Eine Pressung mittig auf der Crimphülse, über den ganzen Bereich von 10 bis 35mm².
- Dornpressung oder Vierdornpressung, keine Sechskantpressung.
- Leiter metallisch rein und Presseinsätze blank halten, sonst droht Kontaktkorrosion.
- Den Pressvorgang vollständig durchfahren. Die Verdichtung entsteht erst am Ende des Hubs.
Es handelt sich um die handelsübliche Normalausführung, nicht um Presskabelschuhe nach DIN 46235. Die DIN-Reihe ist länger und dickwandiger und braucht andere Presseinsätze – wer sie verwechselt, presst unter.
Technische Daten | Winkelrohrkabelschuhe
| Querschnitt | Innen-ø d1 | Einstecktiefe a | Winkel | Art.-Nr. Klauke |
|---|---|---|---|---|
| 10mm² | 4,5mm | 10mm | 90° | 42R5, 42R6, 42R8, 42R10 |
| 10mm² | 4,5mm | 10mm | 45° | 42R545, 42R645, 42R845 |
| 16mm² | 5,5mm | 13mm | 90° | 43R5, 43R6, 43R8, 43R10 |
| 16mm² | 5,5mm | 13mm | 45° | 43R545, 43R645, 43R845, 43R1045 |
| 25mm² | 7,0mm | 15mm | 90° | 44R6, 44R8, 44R10 |
| 25mm² | 7,0mm | 15mm | 45° | 44R645, 44R845, 44R1045 |
| 35mm² | 8,5mm | 17mm | 90° | 45R6, 45R8, 45R10 |
| 35mm² | 8,5mm | 17mm | 45° | 45R645, 45R845, 45R1045 |
Werkstoff Kupfer nach EN 13600, Oberfläche galvanisch verzinnt. Normalausführung ohne Sichtloch.
Downloads
Lieferumfang
- 1 Winkelrohrkabelschuh in der gewählten Kombination aus Querschnitt, Ringöse und Winkel
