Die neue Wohnmobil-Solaranlage anschließen, mit dem richtigen Material.
Hinweis: Bei einigen Solarmodulen ist bereits ein Anschlusskabel dran.
- einadriges Solarkabel
- Querschnitt: 4, 6 oder 10 mm²
- Farbe: schwarz
- Einzelne Kartusche oder Klebeset
- Frei von Lösemitteln und Weichmachern
- Hält bombenfest
- Für Solarkabel 4-6mm²
- Bis 30A / 1000V
- Buchse / Stecker einzeln oder als Set
- Für Solarkabel 4-6mm²
- Bis 30A / 1000V
- Ausführung mit 2 Buchsen oder Steckern
- Farbe: schwarz oder weiß
- Kombinierbar mit den Eckprofilen
- Farbe: schwarz oder weiß
- Kombinierbar mit den Verbindungsprofilen
- Für die platzsparende Montage von Solarmodulen
- Können geklebt oder verschraubt werden
- Wählbar: 1 oder 2 Kabeldurchgänge
- Farbe: schwarz oder weiß
- 1-3 Kabeldurchgänge
- Zusätzliche Verschraubung möglich
- Verschraubt
- Mit integrierter 30A Sicherung
- Für Laderegler bis 20A
- Offenes Ende / M8 Anschlüsse
- Anschlusskabel mit 40A Sicherung
- Für Laderegler / Ladegeräte bis 30A
- Offenes Ende / M10 Anschlüsse
- einadriges Solarkabel
- Farben: blau, rot, schwarz
- Querschnitt: 4 mm²
- zweiadriges Solarkabel
- Zum Anschließen EINES Solarmoduls
- Querschnitt: 2,5 - 6 mm²
Solaranlage auf dem Wohnmobil richtig anschließen: was es dafür benötigt
Was wird alles benötigt, um die Solaranlage auf dem Wohnmobil richtig anzuschließen? In dieser Kategorie finden Sie erprobtes Montagematerial - und im Nachfolgenden einige Tipps, um die richtigen Komponenten auswählen zu können. Ebenso einige Einbautipps.
Solarmodule installieren
Beginnen wir mit dem ersten Schritt: die Solarmodule auf dem Dach des Wohnmobils befestigen. Ein Punkt, bei dem oftmals Unsicherheit herrscht: Reicht es, die Module zu kleben, fliegen sie wirklich nicht weg, beispielsweise auf der Autobahn? Die Antwort ist ein klares JA. Werden sie RICHTIG geklebt, dann halten sie bombenfest. Trotzdem sind alle Dachaufbauten meist nur für 120km/h freigegeben.
Die Hersteller Dekalin, Sikaflex und Würth haben eine ganze Reihe an Klebern im Sortiment. Doch nicht jeder Kleber ist für die Montage der Solarmodule geeignet: die einen kleben mehr als sie dichten, die anderen dichten mehr als sie kleben, manche sind flexibel, andere nicht. Wir verkaufen den Montagekleber von Dekalin, in einzelnen Tuben wie auch im Set. Mit diesem können Dachdurchführung und Solarmodule gleichermaßen auf das Dach von Wohnmobil, Camper oder Wohnwagen geklebt werden.
Damit der Kleber auch hält, sind alle benötigten Komponenten dafür enthalten. Für jede Solaranlage reicht ein Klebeset aus - ab dem zweiten Solarmodul braucht es nur noch weitere Kartuschen MS5-Kleber, eines pro Modul.
Solarmodule montieren: die richtige Vorgehensweise
Solarmodule mit Aluminiumrahmen werden zuallererst mit den Halterungen verbunden. Dazu werden Löcher in den Rahmen gebohrt und die Halter mit dem Modul verschraubt. Nun ist es Zeit, deren endgültige Position auf dem Wohnmobil-Dach zu finden und anzuzeichnen: mit genügend Abstand zueinander, um später die Option zu haben, an die Verschraubungen heranzukommen. Auch sollte eine Verschattung durch Sat-Anlage, Dachfenster, Entlüftern oder Dachreling vermieden werden.
Nun müssen alle Klebeflächen gereinigt, angeschliffen und mit dem im Klebeset enthaltenen Primer benetzt werden. Also einmal die Unterseite der Halter, und ebenso die entsprechenden Flächen des Daches. Das geht mit Wattestäbchen, Pinsel oder auch Lappen.
Flexible und superflache Module werden mit einer umlaufenden Naht nahe dem Rand und zwei bis drei Klecksen oder Streifen MS5 Kleber im inneren Bereich versehen und dann auf das Dach gelegt und leicht angedrückt. Achten Sie auf mindestens 3mm Klebenaht dicke.
Solarspoiler und Dachdurchführungen werden auf der Dach-Auflagefläche mit dicken Nähten versehen. Nun können sie auf das Dach geklebt werden.

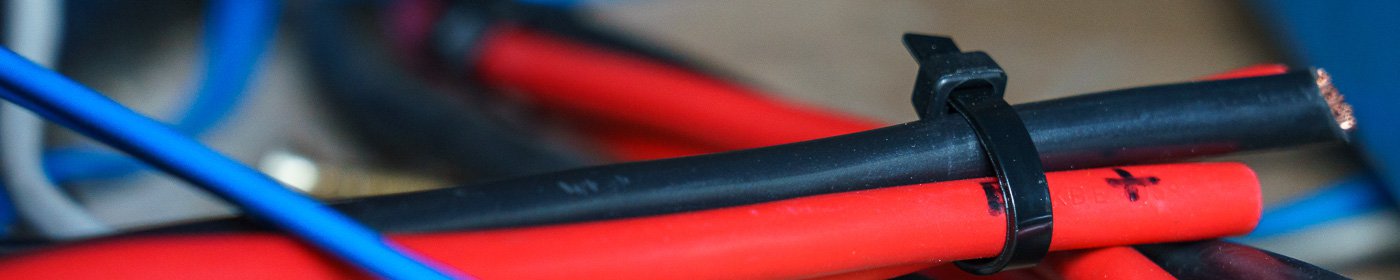

Solarkabel und Stecker
PV-Sticks eignen sich super zur werkzeugfreien Montage. Sie benötigen dafür Solarkabel von 4-6mm² Querschnitt. In der Regel sollte man Solarmodule immer in Reihe schalten! Siehe dazu auch im Ratgeber die Ausführung zur Reihenschaltung von Solarmodulen.
Einadrige Solarkabel mit 4mm² oder 6mm² und einer Dachdurchführung mit 2 Anschlüssen sind am besten geeignet.
Achtung: Flexible und gerahmte Solarmodule bis 140Wp werden direkt im Modul verkabelt, Module ab 180Wp werden mit 90cm Anschlusskabel und MC4 Stecker ausgeliefert. Daher muss für die großen Module auch je einen Stecker und Buchse der PV-Sticks mitbestellt werden.
Superflache Module werden wegen der Bauform mit fest montiertem Anschlusskabel geliefert.
Solarkabel sollten - wie alle anderen Kabel auch - nicht unnötig lang ausfallen. Wichtiger ist es jedoch, den Solarregler möglichst nahe an der Batterie anzuschließen.
Solarregler an die Batterie anschließen
Für Solarregler bis 20A habe ich fertiges 4mm² Anschlusskabel mit 1,5 Meter Länge. Dieses kürzen Sie bitte auf die richtige Länge. Die Aderendhülsen werden bei Victron und Votronic Ladereglern NICHT benötigt!!
Sicherungen
Nach der Batterie ist für einen ausreichenden Schutz der Kabel vor Kurzschlüssen zu sorgen. Zwischen Solarmodul und Regler wird keine Sicherung installiert – allenfalls ein Schalter, um die Anlage abschalten zu können. Die Batterietrennschalter sind zwar überdimensioniert, aber bieten einen zuverlässigen Kontakt. Für Anlagen mit einer Spannung über 50 Volt bieten sich Sicherungsautomaten aus dem Hausbereich an.
Solarhalterungen / Solarspoiler

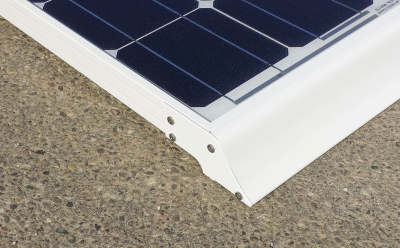

Die Module lassen sich mit verschiedenen Solarhalterungen auf dem Wohnmobil befestigen. Auf Wunsch können Sie Solarmodule direkt mit formschönen Alu-Spoilern in weiß oder schwarz bestellen. Diese Spoiler halten das Modul auf 14mm Abstand zum Dach und werden an der kurzen Seite montiert. Dabei ist jedoch zu beachten, dass die Halter von der Seite mit dem Solarmodul verschraubt werden. Im Bereich der Schrauben sollte also ausreichend Platz eingeplant werden, damit das Modul später mal abgenommen werden kann.
Sollen mehrere Solarmodule direkt nebeneinander installiert werden, könnte man auf die Kunststoffspoiler zurückgreifen. Mit einem Satz Eckprofile und den Verbindungsspoilern VP180 kann man mehrere Module nebeneinander installieren. Auch nur mit VP180 Profilen zu arbeiten wäre eine denkbare Lösung
Ist die Dachfläche begrenzt, und der Solarhalter sollte möglichst wenig Platz in Anspruch nehmen, bieten sich die Alu-Winkel an. Diese werden an einer beliebigen Stelle am Modul angebracht und bauen durch nur 1-2 Zentimeter auf.
