Batteriekabel

Batteriekabel, konfektioniert oder von der Rolle als Meterware

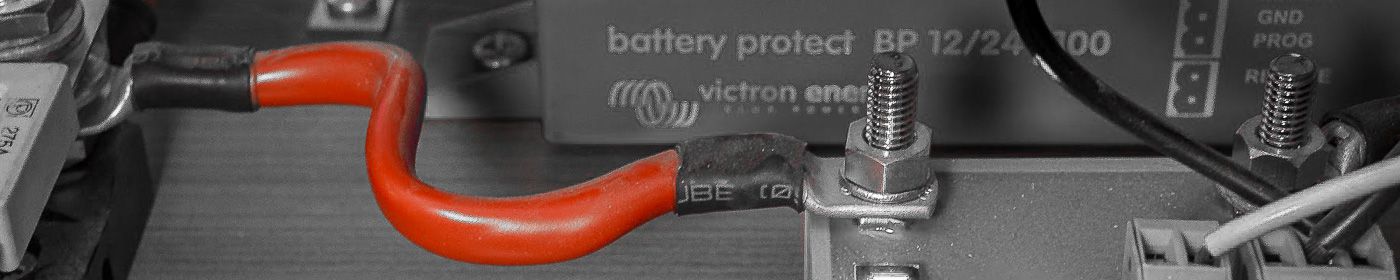

Batteriekabel verbinden die Batterie mit Wechselrichter, Ladebooster, Laderegler oder Sammelschiene und führen dabei die höchsten Ströme im ganzen Bordnetz. Ein zu dünnes Batteriekabel verliert Spannung, erwärmt sich und kann im Fehlerfall einen Kabelbrand auslösen. Welcher Querschnitt nötig ist, hängt nicht von der Batteriespannung ab, sondern vom Strom und der Kabellänge. Dieser Ratgeber zeigt, wie sich der Querschnitt berechnen lässt, welche Sicherung dazugehört und welches Batteriekabel zu welchem Einbau im Wohnmobil passt.

Querschnitt nach Strom und Länge, dazu die passende Sicherung: Ein Batteriekabel ist dann richtig dimensioniert, wenn der Spannungsabfall niedrig bleibt und die vorgeschaltete Sicherung das Kabel vor Überlast schützt. Die Batteriespannung selbst spielt für die Kabeldicke keine Rolle.

Was ein Batteriekabel ausmacht

Ein Batteriekabel muss feindrähtig und hochflexibel sein. Starre, eindrähtige Hausinstallationsleitungen halten der Dauervibration im Fahrzeug nicht stand und brechen mit der Zeit. Dazu kommt der hohe Strom: Bei 12 Volt fließt für dieselbe Leistung rund 19 Mal so viel Strom wie im 230V Hausnetz, deshalb fällt der Querschnitt deutlich größer aus als bei einer gewöhnlichen 1,5mm² Leitung.

Für die Kabeldicke ist allein der Strom entscheidend, nicht die Spannung. Aus Spannung und Strom ergibt sich die Leistung (V × A = W). 100W entsprechen an 12V rund 8A, an 24V dagegen nur 4A: doppelte Spannung, halber Strom. Ein Batteriekabel 12V braucht bei gleicher Leistung also den größeren Querschnitt als dieselbe Leitung an 24V.

Batteriekabel Querschnitt berechnen

Der Querschnitt richtet sich nach dem Strom und der gesamten Kabellänge, also Hin- und Rückleitung zusammen. Ein 16mm² Kabel versorgt einen Verbraucher in 1m Entfernung noch mit rund 88A, ohne dass der Spannungsabfall 0,2V überschreitet. Bei 5m Entfernung sind es nur noch rund 17,6A. Je länger die Leitung, desto größer muss der Querschnitt für denselben Strom werden.

Der Mindestquerschnitt ergibt sich direkt aus einer einfachen Formel:

A = (I × L × 0,018) / U_V

A = Querschnitt in mm² · I = Strom in A · L = Gesamtlänge (Hin- und Rückleitung) in m · U_V = zulässiger Spannungsabfall in V · 0,018 = spezifischer Widerstand von Kupfer.

Rechenbeispiel: Eine 50W Halogenlampe an 12V zieht rund 4A (50W / 12V). Bei 6m einfacher Strecke (12m Gesamtlänge) und maximal 0,6V Spannungsabfall ergibt die Formel 4A × 12m × 0,018 / 0,6V = 1,44mm². Gewählt wird der nächstgrößere Querschnitt, hier 2,5mm².

Querschnitt direkt berechnen: Wer Strom und Kabellänge kennt, muss nicht raten. Nutzen Sie unseren Batteriekabel Querschnittsrechner. Er berücksichtigt Spannungsabfall und Strombelastbarkeit und nennt direkt den passenden Querschnitt.

Batteriekabel Querschnitt Tabelle

Die folgende Batteriekabel Querschnitt Tabelle zeigt, wie viel Strom ein Kabel je Querschnitt und Länge bei 0,2V Spannungsabfall dauerhaft transportiert. Die Längenangabe ist die einfache Entfernung zum Verbraucher.

Werte für feindrähtige Kupferbatteriekabel bei 0,2V Spannungsabfall. Richtwerte ohne Gewähr; den exakten Wert liefert der Querschnittsrechner.

Als grobe Faustregel für alle, die nicht rechnen möchten: Um unter 0,2V Spannungsabfall zu bleiben, sollte der Dauerstrom 5,5A pro mm² und Meter einfacher Entfernung nicht überschreiten. Für 55A Ladestrom über 1m bedeutet das rund 10mm².

Spannungsabfall und Verlustleistung

Jedes Kupferkabel hat einen Widerstand. Je länger die Leitung und je höher der Strom, desto mehr Spannung geht unterwegs verloren und wird im Kabel in Wärme umgewandelt. Die Verlustleistung ergibt sich aus Spannungsabfall × Strom.

Fließen zwischen Starterbatterie und Aufbaubatterie bei laufendem Motor 25A und kommen statt 14,4V nur noch 13,8V an, fällt 0,6V ab. Das entspricht 25A × 0,6V = 15W Verlustleistung. Auf 3m Kabel sind das 5W pro Meter, was noch vertretbar ist.

Empfohlene Grenzen für den Spannungsabfall im Bordnetz:

• Ladeleitungen: 0,2V
• Sonstige Verbraucher: 0,3V

Mehr als 5% Spannungsverlust sollte ein Batteriekabel nicht haben. Je niedriger der Abfall, desto mehr Leistung kommt am Gerät an.

Batteriekabel richtig absichern

Eine Sicherung schützt nicht den Verbraucher, sondern das Batteriekabel vor Überlast und Kurzschluss. Bei den hohen Strömen im Bordnetz ist sie Pflicht: Ein Kurzschluss an einer ungesicherten Batterieleitung setzt in Sekunden genug Energie frei, um das Kabel in Brand zu setzen.

Drei Punkte sind bei der Absicherung entscheidend:

1. Position: Die Sicherung gehört möglichst direkt an den Pluspol der Batterie. So ist die gesamte Leitung geschützt, nicht erst ab dem Verbraucher.
2. Untergrenze: Der Sicherungswert muss über dem höchsten Dauerstrom des Verbrauchers liegen, sonst löst sie im normalen Betrieb aus.
3. Obergrenze: Der Wert darf das Kabel nicht über seine Belastbarkeit hinaus belasten. Querschnitt, Belastbarkeit und passende Sicherung nennt der Querschnittsrechner für jede Leitung.

Passende MIDI- und MEGA-Sicherungen samt Haltern liegen in der Kategorie Sicherungshalter und Sicherungen.

Unsere super biegsamen FLY-B Batteriekabel

Wir konfektionieren Batteriekabel aus FLY-B Fahrzeug-Batterieleitung von MEDI Kabel. Der Leiter besteht aus blankem Kupfer nach EN 13602 und ist feindrähtig nach Klasse 5 aufgebaut, also aus hunderten dünnen Einzeldrähten statt weniger dicker Adern. Das macht die Leitung deutlich biegsamer als starre Batteriekabel und erleichtert die Verlegung in engen Einbauräumen, um Ecken und zu beweglich gelagerten Batterien.

Ein 16mm² Batteriekabel besteht zum Beispiel aus 128 Einzeldrähten zu je 0,40mm. Die PVC-Isolierung nach ISO 6722 ist selbstverlöschend sowie öl- und kraftstoffbeständig und für Dauertemperaturen von -25°C bis +85°C ausgelegt.

Aufbau und Außendurchmesser der FLY-B Batteriekabel je Querschnitt. Belastbarkeit als Richtwert für kurze Strecken; bei langer Leitung entscheidet der Spannungsabfall.

Für Wechselrichter sind meist Batteriekabel 50mm² gefragt, für kräftige Ladebooster Batteriekabel 25mm²; geliefert werden alle Größen von 10mm² bis 95mm². Erhältlich sind die Kabel auf zwei Wegen:

• Konfektionierte Batteriekabel: fertig auf Länge gefertigt, Kabelschuhe maschinell gecrimpt und mit Schrumpfschlauch versiegelt. Anschließen und fertig.
• Batteriekabel als Meterware: das Kabel vom Meter, für alle, die Länge und Kabelschuhe selbst bestimmen.

Batteriekabel im Wohnmobil: typische Szenarien

Im Wohnmobil treffen mehrere Stromkreise auf eine Batterie. Welcher Querschnitt passt, hängt vom jeweiligen Strom ab. Vier Fälle kommen besonders häufig vor.

Zweite Batterie anschließen

Werden Starter- und Aufbaubatterie oder zwei Aufbaubatterien verbunden, fließen je nach Lade- und Entladestrom schnell 50A und mehr. Übliche Verbindungsleitungen liegen bei 16mm² bis 35mm². Bei parallel geschalteten Batterien sollten die Verbindungskabel gleich lang sein, damit sich Last und Ladung gleichmäßig verteilen.

Ladebooster an die Batterie

Ein Ladebooster zieht den Strom aus der Lichtmaschine und lädt damit die Aufbaubatterie. Ein 30A Booster braucht auf kurzer Strecke mindestens 10mm², ein 50A Booster 16mm². Die Zuleitung von der Starterbatterie zum Booster ist im Fahrzeug oft lang und sollte eher großzügig dimensioniert werden.

Wechselrichter an die Batterie

Wechselrichter ziehen die höchsten Ströme im Bordnetz. Ein 2000W Wechselrichter zieht an 12V rund 170A und braucht je nach Länge 50mm² bis 70mm². Hier zählt die kurze, dicke Leitung direkt zur Batterie.

Solarladeregler an die Batterie

Die Leitung vom MPPT-Laderegler zur Batterie führt den Ladestrom der Solaranlage. Für einen 30A Regler genügen meist 10mm², die Sicherung sitzt direkt an der Batterie.

Meterware oder konfektioniert?

Beide Wege führen zum Ziel. Konfektionierte Batteriekabel kommen fertig gecrimpt, geprüft und versiegelt, ideal wenn die Länge feststeht und kein Crimpwerkzeug für große Querschnitte vorhanden ist. Meterware bietet die volle Freiheit bei Länge und Kabelschuhwahl, setzt aber eine hydraulische Crimpzange voraus. Gerade ab 50mm² gelingt nur damit eine dauerhaft sichere Pressung. Auf Wunsch fertigen wir das Batteriekabel konfektioniert in der gewünschten Länge mit den passenden Kabelschuhen.

Häufige Fragen zu Batteriekabeln

Welchen Querschnitt hat ein Batteriekabel?

Das hängt vom Strom und der Kabellänge ab. Übliche Querschnitte reichen von 10mm² für kleinere Ladebooster bis 95mm² für große Wechselrichter und Hauptleitungen. Den exakten Wert liefert der Querschnittsrechner.

Wie berechnet man den Kabelquerschnitt für ein Batteriekabel?

Über die Formel A = (I × L × 0,018) / U_V aus Strom, Gesamtlänge und zulässigem Spannungsabfall. Wer nicht selbst rechnen möchte, gibt Strom und Länge in den Batteriekabel Querschnittsrechner ein.

Welches Batteriekabel sollte man zuerst abklemmen?

Immer zuerst den Minuspol, also die Masseleitung. Beim Anklemmen umgekehrt: zuerst Plus, zuletzt Minus. So wird ein Kurzschluss über Werkzeug und Fahrzeugmasse vermieden.

Wie lang darf ein Batteriekabel sein?

Eine feste Grenze gibt es nicht. Mit der Länge steigt der Spannungsabfall, deshalb braucht eine längere Leitung bei gleichem Strom einen größeren Querschnitt. Sehr lange Strecken werden unwirtschaftlich, weil der nötige Querschnitt stark zunimmt.

Welche Sicherung gehört zum Batteriekabel?

Eine, die über dem Dauerstrom des Verbrauchers liegt und das Kabel nicht über seine Belastbarkeit hinaus belastet. Sie sitzt direkt am Pluspol. Den passenden Wert nennt der Querschnittsrechner zusammen mit dem Querschnitt.
