Konfektionierte Batteriekabel

Batteriekabel für’s Wohnmobil konfektionieren

Jetzt konfektionierte Batteriekabel mit Ösen nach Maß im Online-Shop kaufen! Der Kabelkonfigurator hilft dabei, individuelle Batteriekabel in wenigen Schritten zusammenzustellen. Zunächst den gewünschten Batteriekabel-Querschnitt (10mm², 16mm², 25mm², etc.) wählen und anschließend die Kabelschuhe nach Bedarf anpassen. Maßgeschneiderte Batteriekabel eignen sich ideal für Wechselrichter, Solaranlage und viele weitere Anwendungen. Die präzise Kabel-Konfektion bietet die perfekte Lösung für eine zuverlässige Stromversorgung!

Flexible Batteriekabel mit beidseitig verpressten Ösen können exakt nach Kundenvorgabe bestellt werden! Die hochwertigen Batteriekabel bieten maximale Leitfähigkeit und sind durch Schrumpfschlauch-Isolierung optimal gegen Feuchtigkeit und mechanische Belastungen geschützt. Das Ergebnis ist eine langlebige, sichere Verbindung, die auch optisch überzeugt. Perfekt für den Einsatz im Wohnmobil, an Solaranlagen, auf dem Boot und anderen anspruchsvollen Anwendungen!

So funktioniert die Kabelkonfektionierung online

Schnell und einfach einbaufertige Batteriekabel mit Ösen nach individueller Vorgabe bestellen:

• Zuerst den gewünschten Kabelquerschnitt wählen, indem oben auf das entsprechende Batteriekabel mit Ringösen geklickt wird.
• Im nächsten Schritt die Farbe auswählen: zum Beispiel „Batteriekabel rot” oder schwarz.
• Die Kabellänge wird im nächsten Schritt bestimmt. Längen von 10 cm bis 50 m sind in 1cm Schritten möglich. Die Kabellänge bei Kabeln bis 95mm² wird von Mitte Öse bis Mitte Öse gemessen. Ein offenes Ende oder der Stiftkabelschuh wird bis zum Ende gemessen. Die Toleranz wird mit 0 bis +10mm beschrieben. Planen Sie ein, dass Sie bei 10cm auch mal 11cm bekommen können!
• In den nächsten beiden Schritten die Ösen für die Batteriekabel auswählen. Für die meisten Kabelquerschnitte sind Ringösen M10, Ringösen M8 und Ringösen M6 sowie Stiftkabelschuhe lieferbar. Falls ein Ende keine Öse erhalten soll, im ersten Schritt “offenes Ende” wählen. Der Schrumpfschlauch ist bei den Kabelschuhen automatisch dabei.
• Den Artikel in der gewünschten Anzahl in den Warenkorb legen – die Kabel-Konfektion ist fertig

Schnelle Lieferung maßgeschneiderter Batteriekabel

Die konfektionierten Batteriekabel werden von einem spezialisierten Fachbetrieb gefertigt, der auf hochwertige Verbindungen und präzise Verarbeitung setzt. Dank dieser Zusammenarbeit erfolgt die Fertigung besonders schnell und in höchster Qualität. Die Kabel werden unabhängig von anderen bestellten Artikeln direkt per DHL versendet – und sind oft schon am nächsten oder übernächsten Arbeitstag beim Empfänger. Dies spart Zeit und ermöglicht es, individuelle Batteriekabel so schnell wie möglich in den Händen zu halten, ideal für Projekte ohne lange Wartezeiten!

Konfektionierte Batteriekabel für Wohnmobil-Selbstausbauer:

Für eine zuverlässige Stromversorgung im Wohnmobil sind hochwertige Batteriekabel unerlässlich. Eine sichere Verbindung verhindert Korrosion und Stromverluste. Das richtige Verpressen erfordert jedoch Spezialwerkzeuge, die teuer sind und sich für wenige Kabel kaum lohnen. Für Hobbyschrauber ist es daher schwierig, eine optimale Verpressung herzustellen. Unsachgemäße Verbindungen können zu hohen Übergangswiderständen, mit unter Umständen katastrophalen Folgen, führen. Aus diesem Grund sollten professionell konfektionierte Batteriekabel verwendet werden – für maximale Sicherheit und eine langfristig stabile Stromversorgung.

Kabelschuhe: gasdicht verpresst von Klauke

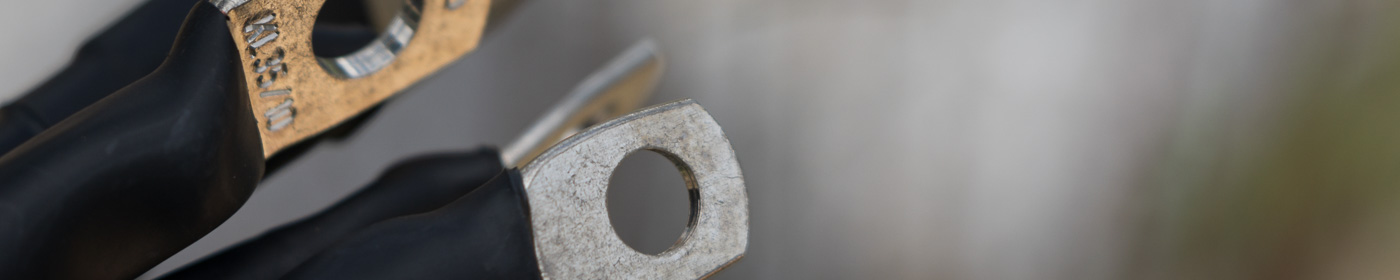

An jedes Ende kommt ein Kabelschuh Ihrer Wahl – Rohrkabelschuh (M5, M6, M8, M10) aus verzinntem Kupfer oder Stiftkabelschuh. Verpresst wird per Dornpressung, im Schnittbild gasdicht: Das hält den Übergangswiderstand dauerhaft niedrig und lässt keine Feuchtigkeit an die Litze. Über den Übergang sitzt ein Schrumpfschlauch mit Heißkleber-Innenschicht, der abdichtet und den Anschluss als Zugentlastung schützt.

Biegeradius: 3×D auch im 180°-Bogen

Die FLY-B Fahrzeug-Batterieleitung ist eine Typ-B-Ausführung: Die Einzeldrähte sind gebündelt verseilt statt konzentrisch in festen Lagen. Das macht die Leitung spürbar weicher als starre Batteriekabel. Bei fester Verlegung liegt der minimale Biegeradius deshalb bei 3×D, dem Dreifachen des Außendurchmessers.

Das Foto zeigt ein konfektioniertes 50mm² Kabel mit 13,5mm Außendurchmesser im vollen 180°-Bogen. Der Mindestradius beträgt hier rund 41mm. Auch die großen Querschnitte lassen sich damit in engen Installationsräumen führen, ohne die Aderisolation zu überdehnen.

Batterie-Anschlusskabel für Wechselrichter

Für den sicheren Anschluss von Wechselrichtern werden hier maßgeschneiderte Batteriekabel mit Sicherung angeboten. Zunächst den passenden Kabelquerschnitt basierend auf der Kabellänge und dem Strombedarf des Wechselrichters wählen. Dabei entweder die Angaben der Bedienungsanleitung nutzen oder den Kabelquerschnitt-Rechner verwenden.

Anschließend das passende Batteriekabel mit Ringösen individuell konfigurieren: Farbe, Länge und gewünschte Kabelschuhe auswählen. Für eine sichere Installation werden drei Kabel und eine Sicherung empfohlen: zwei Pluskabel und ein Minuskabel. Die Sicherung sollte nahe am Batterieanschluss integriert werden, um eine optimale Absicherung zu gewährleisten.

Nachfolgend eine Skizze, wie das Batterie-Anschlusskabel des Wechselrichters zusammengestellt wird:

Folgende Anschlusskabel mit Ösen werden nach diesem Beispiel benötigt:

• 16mm² Batteriekabel mit Kabelschuhen rot M8 / M5 10cm
• 16mm² Batteriekabel mit Kabelschuh rot M5 / offenes Ende oder Stiftkabelschuh
• 16mm² Batteriekabel mit Kabelschuh schwarz M8 / Stiftkabelschuh oder offenes Ende

Bei Wechselrichtern, die Stehbolzen haben, bitte entsprechende Batteriekabel mit Kabelschuh statt “offenes Kabelende” bestellen.

Schauen Sie auch gern unsere fertigen Anschlusskabel für Wechselrichter an. Alles fertig konfektioniert auf M8 Kabelschuhe mit Sicherung und Ersatzsicherung.

Ratgeber: Batterieverbindungskabel für Parallelschaltung und Reihenschaltung von Batterien

Für die Parallelschaltung oder Reihenschaltung von zwei 12V-Batterien ist die Wahl des richtigen Batterieverbindungskabels entscheidend.

1. Parallelschaltung

Bei einer Parallelschaltung bleibt die Spannung gleich (12V), während sich die Kapazität erhöht. Dabei sollte darauf geachtet werden, die Batterien kreuzweise anzuschließen: Plus des ersten Akkus an den Verbraucher, Minus des zweiten Akkus an Masse. Dies sorgt für eine gleichmäßige Belastung beider Batterien.

Wie eng lässt sich ein Batteriekabel biegen?

Bei fester Verlegung gilt ein minimaler Biegeradius von 3×D, also dem Dreifachen des Außendurchmessers. Ein 50mm² Kabel mit 13,5mm Außendurchmesser kommt damit auf rund 41mm Mindestradius und lässt sich im vollen 180°-Bogen zurückführen. Möglich macht das der feindrähtige Typ-B-Aufbau der FLY-B Leitung, deren Einzeldrähte gebündelt verseilt sind.

2. Reihenschaltung

Um die Spannung zu erhöhen (z. B. 24V aus zwei 12V-Batterien), müssen die Batterien in Reihe geschaltet werden. Hierbei wird das Plus der ersten Batterie mit dem Minus der zweiten Batterie verbunden. Wichtig: Bei der Reihenschaltung ist der Kabelquerschnitt besonders entscheidend, um eine Überlastung zu verhindern. Der Querschnitt sollte immer anhand des maximalen Stroms der Verbraucher und/oder Ladegeräte berechnet werden.

3. Kabelquerschnitt und Länge

Der notwendige Kabelquerschnitt hängt von der Stromstärke ab. Bei kurzen Verbindungskabeln (20-40 cm) reicht oft ein Querschnitt von 16mm². Für längere Kabel zwischen den Batterien sollte der Kabelquerschnittrechner verwendet werden, um den Spannungsabfall zu berücksichtigen.

4. Sicherheitsmaßnahmen

• Immer gleich dicke und gleich lange Kabel verwenden, um eine gleichmäßige Stromverteilung zu gewährleisten.
• Bei Parallel- und Reihenschaltungen sollten beide Batterien den gleichen Ladezustand haben.
• Batteriekabel an der Batterie immer mit einer geeigneten Sicherung absichern.

Mit diesen Maßnahmen wird für eine optimale Verbindung und Langlebigkeit des Stromsystems gesorgt, unabhängig davon, ob Batterien parallel oder in Reihe geschaltet werden.
