Kabel

Kabel für die 12V Installation (in der Regel in Fahrzeugen)

Im 12V Bordnetz von Wohnmobil, Boot oder Solaranlage entscheidet das richtige Kabel über Sicherheit und Leistung. Bei 12 Volt fließen für dieselbe Leistung rund 19-mal höhere Ströme als im 230V Haushaltsnetz. Ein zu dünnes 12V Kabel verliert Spannung, erwärmt sich und kann einen Kabelbrand verursachen. Dieser Ratgeber zeigt, welcher Kabeltyp wofür taugt, welcher Querschnitt zu welchem Strom passt und worauf es beim Verlegen ankommt.

Was ein 12V Kabel vom Haushaltskabel unterscheidet

Ein 12V Kabel für Fahrzeug und Boot muss feindrähtig sein. Starre, eindrähtige Hausleitungen wie NYM halten der Dauervibration im Fahrzeug nicht stand und brechen mit der Zeit. Dazu kommt der höhere Strom: Leistung ist Spannung mal Strom, und bei 12 Volt fällt der Strom für dieselbe Wattzahl rund 19-mal höher aus als bei 230 Volt. Ein 12V Stromkabel braucht deshalb einen deutlich größeren Querschnitt als die gewohnte 1,5mm² Leitung im Haus.

Ein 1000W Verbraucher zieht an der 230V Steckdose gut 4A, im 12V Bordnetz dagegen rund 83A. Solche Ströme transportiert nur ein ausreichend dickes Batterieanschlusskabel für 12V verlustarm. Eine dünne 12V Leitung erwärmt sich und verliert Spannung.

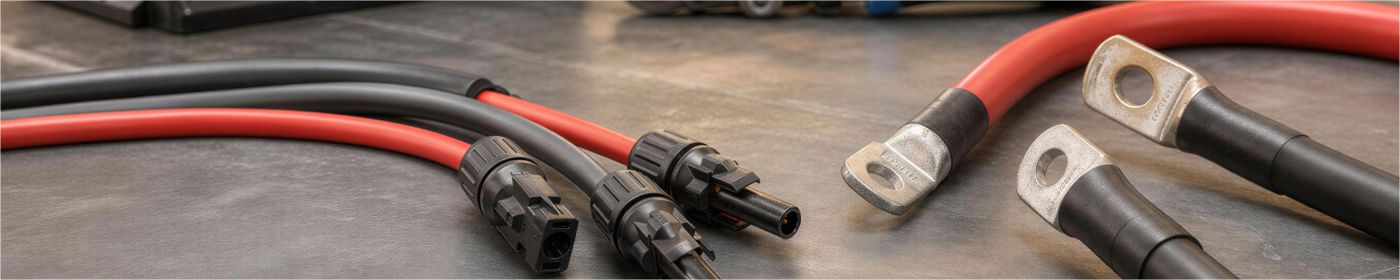

Die 12V Kabeltypen im Überblick

Nicht jedes 12 Volt Kabel ist für jeden Zweck gemacht. In der Kategorie Kabel decken drei Gruppen das 12V Bordnetz ab, die sich in Querschnitt, Isolierung und Anwendung unterscheiden.

Batteriekabel

Batteriekabel verbinden die Batterie mit den Hauptverbrauchern: Wechselrichter, Ladebooster, Laderegler, Sammelschiene. Hier fließen die höchsten Ströme, deshalb sind diese 12V Kabel besonders dick (10mm² bis 95mm²) und hochflexibel. Zwei Varianten stehen zur Wahl:

• Konfektionierte Batteriekabel: fertig auf Länge gefertigt, Kabelschuhe maschinell gecrimpt und mit Schrumpfschlauch versiegelt. Anschließen und fertig.
• Batteriekabel als Meterware: das 12 Volt Kabel vom Meter für alle, die Längen und Kabelschuhe selbst bestimmen wollen.

Solarkabel

Solarkabel (typischerweise in 4mm² und 6mm²) sind UV-, ozon- und witterungsbeständig, weil sie dauerhaft im Freien liegen. Solarkabel verbinden das Solarmodul mit dem Laderegler und sind nicht mit dem dicken Batteriekabel auf der Akkuseite zu verwechseln.

Fahrzeugkabel (KFZ Leitung)

Fahrzeugkabel decken den kleineren Strombereich ab: Beleuchtung, Pumpen, Sensorik, Steckdosen. Übliche Querschnitte reichen von 1,5mm² bis 6mm². Bei höherem Strombedarf kommen Batteriekabel zum Einsatz.

Außerhalb des Bordnetzes liegen die CEE Kabel und Adapter für den 230V Landstromanschluss am Stellplatz.

Querschnitt und Belastbarkeit von 12V Kabeln

Der Querschnitt in mm² bestimmt, wie viel Strom ein 12V Kabel dauerhaft tragen darf, ohne sich unzulässig zu erwärmen. Die folgende Tabelle zeigt den maximalen Dauerstrom und die passende Sicherung je Querschnitt für feindrähtige Kupferbatteriekabel.

Werte für feindrähtige Kupferbatteriekabel. Die Wattangaben nennen die Dauerleistung, bei der ein handelsüblicher Wechselrichter mit rund 90% Wirkungsgrad noch unter dem Nennwert der angegebenen Sicherung bleibt. Richtwert für kurze Strecken; bei langen Leitungen entscheidet zusätzlich der Spannungsabfall (siehe nächster Abschnitt).

Spannungsabfall im 12V Netz

Jedes Kabel hat einen Widerstand. Je länger die Leitung und je höher der Strom, desto mehr Spannung geht unterwegs verloren. Bei 12 Volt wiegt das schwer: Fällt ein halbes Volt ab, fehlen am Verbraucher schon über 4%. Die Wasserpumpe läuft dann schwächer, der Wechselrichter schaltet früher ab.

Der nötige Mindestquerschnitt lässt sich direkt berechnen:

Als Faustregel sollte der Spannungsabfall im 12V Bordnetz unter 0,3V (rund 2,5%) bleiben; bei unkritischen Verbrauchern sind bis 0,5V vertretbar. Rechenbeispiel: 100A über 2,5m einfache Strecke (also 5m Gesamtlänge) ergeben bei Ziel 0,3V einen Mindestquerschnitt von 29,2mm². Gewählt wird der nächste Normquerschnitt, also 35mm².

Die richtige Sicherung zum 12V Kabel

Eine Sicherung schützt nicht den Verbraucher, sondern das Kabel vor Überlast und Kurzschluss. Drei Schritte führen zur richtigen Größe:

1. Position: Die Sicherung gehört möglichst direkt an die Plusquelle, also unmittelbar hinter die Batterie. So ist die komplette Leitung geschützt.
2. Untergrenze: Der Wert muss größer sein als der höchste Dauerstrom, den der Verbraucher zieht, sonst löst sie im Normalbetrieb aus.
3. Obergrenze: Der Wert darf nie über der Belastbarkeit des Kabels liegen (siehe Tabelle oben). Ein 16mm² Kabel mit 110A Belastbarkeit bekommt höchstens eine 100A Sicherung.

12V Kabel richtig verlegen und anschließen

Sauberes Verlegen entscheidet über die Lebensdauer der Installation. Die wichtigsten Schritte in der richtigen Reihenfolge:

1. Strecke und Einbauort planen, Kabellänge großzügig messen (Umwege einrechnen).
2. Querschnitt nach Strom und Länge wählen, passende Sicherung festlegen.
3. Kabelschuhe crimpen, nicht löten. Gelötete Verbindungen werden am Übergang starr und brechen unter Dauervibration. Crimpen ist im Fahrzeug die zuverlässige Wahl.
4. Übergänge mit Schrumpfschlauch versiegeln und für Zugentlastung sorgen.
5. Scheuerschutz an Durchführungen setzen (Gummitüllen, Wellrohr), scharfe Kanten meiden.
6. Polrichtig anschließen, Pluspol zuerst absichern, Verbindungen fest anziehen.

Meterware oder konfektioniert?

Beide Wege führen zum Ziel. Die Wahl hängt von Werkzeug, Zeit und Anspruch ab.

• Konfektionierte Batteriekabel kommen fertig gecrimpt, geprüft und mit sauberem Schrumpfschlauch. Ideal, wenn die Länge feststeht und kein Crimpwerkzeug für große Querschnitte vorhanden ist.
• 12 Volt Kabel als Meterware bietet maximale Freiheit bei Länge und Kabelschuhwahl. Voraussetzung ist eine hydraulische Presse mit passendem Einsatz. Gerade bei 50mm² und mehr entsteht anders keine dauerhaft sichere Pressung.

Kabelschuhe an feindrähtigen Batteriekabeln brauchen die Dornpressung

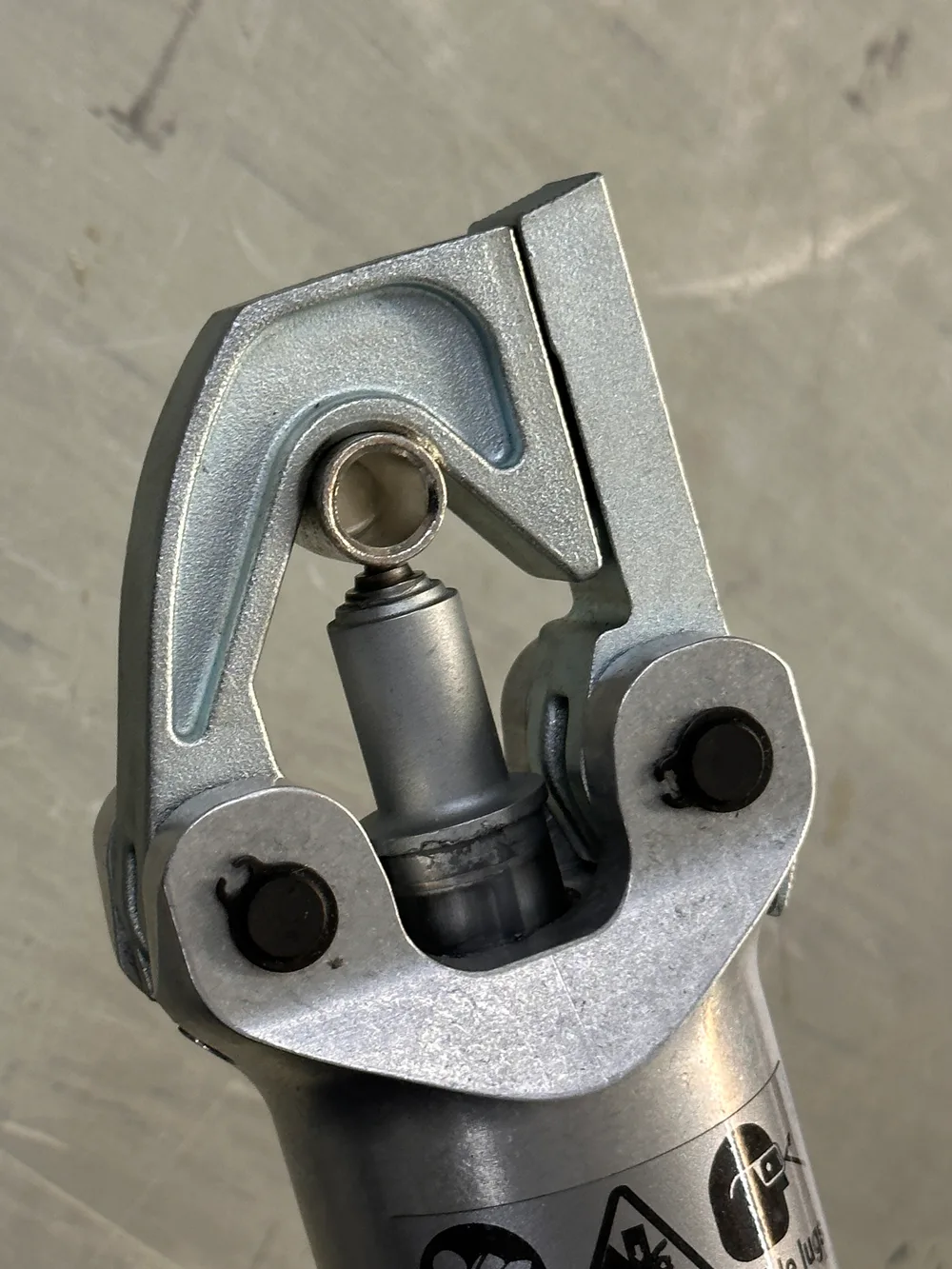

Batteriekabel dieser Bauart sind feindrähtig und gehören zur Leiterklasse 5. Rohrkabelschuhe in Normalausführung sind dagegen für mehrdrähtige Leiter der Klasse 2 spezifiziert, ihr Innenraum ist auf das kompakte Klasse-2-Bündel abgestimmt. Beides passt nur mit der Dornpressung zusammen. Der Dorn wirkt tief in die Crimphülse, bündelt die feinen Litzen mittig und verdichtet sie auch im größeren Innendurchmesser. Die Vierdornpressung erfüllt denselben Zweck.

Die Sechskantpressung scheidet hier aus. Sie verarbeitet im Rohrkabelschuh in der Regel nur mehrdrähtige Leiter der Klasse 2 und verdichtet die feine Litze nicht ausreichend. Übrig bleibt eine Verbindung mit erhöhtem Übergangswiderstand, die unter Last warm wird. Auch Stiftkabelschuhe der Typ-B-Reihe werden mit Dorn verpresst.

1. Abisolieren: Die Abisolierlänge entspricht der Einstecktiefe der Crimphülse plus rund 10%, weil sich der Kabelschuh beim Pressen längt. Der Leiter bleibt metallisch rein, Metallspuren vom Werkzeug führen zu Kontaktkorrosion.
2. Pressen: Eine Pressung mittig auf der Crimphülse genügt über den gesamten Bereich von 10mm² bis 95mm². Den Presshub vollständig durchfahren, die Verdichtung entsteht erst am Ende.
3. System einhalten: Kabelschuh, Presseinsatz und Werkzeug stammen aus einer Herstellerserie. Ein Einsatz nach DIN 46235 auf einem Rohrkabelschuh der Normalausführung ergibt eine Unterpressung: Der Schuh bleibt nahezu rund, die Verbindung trägt den Strom nicht.

Fehlpressungen sind zerstörungsfrei kaum zu prüfen. Ein scharfer Pressgrat deutet auf Überpressung hin und schneidet später den Schrumpfschlauch auf; wird der Grat abgeschnitten, verjüngt sich der Querschnitt. Im Zweifel wird die Verbindung erneuert.

Im Zweifel fertigen wir das Batteriekabel auf Wunsch konfektioniert, in der gewünschten Länge, mit den passenden Kabelschuhen, mit Dornpressung verpresst und sauber versiegelt.

Download

• 12V Kabel Spickzettel (PDF): Querschnitt, Belastbarkeit, Sicherung und Spannungsabfall auf einer Seite

Häufige Fragen zu 12V Kabeln

Welcher Querschnitt für ein 12V Kabel?

Nach Strom und Kabellänge. Die Belastbarkeitstabelle oben gibt den Richtwert für kurze Strecken, bei längeren Leitungen liefert der Kabelquerschnittrechner den exakten Wert.

Kann man normales Haushaltskabel für 12 Volt nehmen?

Nein. Starre, eindrähtige Hausleitungen brechen unter der Dauervibration im Fahrzeug. Im 12V Bordnetz gehört feindrähtige Kupferlitze verbaut.

Kabelschuhe crimpen oder löten?

Crimpen. Beim Löten zieht das Zinn in die Litze, die Drähte werden am Übergang starr und brechen unter Vibration. Eine gecrimpte Verbindung bleibt flexibel und hält hohe Ströme aus.

Welche Pressform passt zu feindrähtigen Batteriekabeln?

Die Dornpressung, alternativ die Vierdornpressung. Der Dorn verdichtet die feine Litze der Klasse 5 auch im Rohrkabelschuh, der für Klasse 2 spezifiziert ist. Sechskant bleibt den mehrdrähtigen Leitern vorbehalten.

Warum wird mein 12V Kabel warm?

Ein warmes Kabel ist unterdimensioniert: zu kleiner Querschnitt für den Strom oder zu lange Leitung. Beides erhöht Widerstand und Verlustleistung. Abhilfe schafft ein größerer Querschnitt.

Wie groß darf der Spannungsabfall bei 12 Volt sein?

Unter 0,3V (rund 2,5%) ist die gängige Empfehlung, bei unkritischen Verbrauchern bis 0,5V (rund 4%). Je niedriger der Abfall, desto mehr Leistung kommt am Gerät an.

12 Volt Kabel als Meterware oder konfektioniert kaufen?

Meterware lohnt sich bei individueller Länge und vorhandenem Crimpwerkzeug. Ohne eigenes Werkzeug sind konfektionierte Batteriekabel die sichere Wahl, fertig gecrimpt und geprüft.
