Solarkabel Querschnitt berechnen
Welcher Kabelquerschnitt macht Sinn? Sollen mehrere Solarmodule mit einem Solarregler verbunden werden, stellt sich eine erste Frage: Reihen- oder Parallelschaltung?
Solarkabel berechnen
Wir führen Solarkabel mit 2,5mm², 4mm², 6mm² und 10mm² Kabelquerschnitten. Als Einzelader oder auch in zweiadriger Ausführung. Damit Sie für Ihre Photovoltaikanlage schnell die passenden Solar-Kabel finden, haben wir für Sie diesen Rechner entworfen.
Unterstützung bietet unsere Kurzanleitung.
Das passende Solarkabel kaufen, hier und jetzt:
Einadrige und zweiadrige Kabel für Ihre Solaranlage.

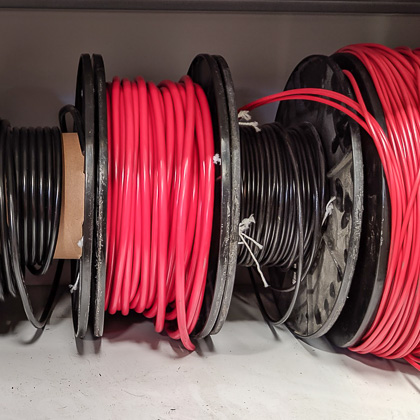

- einadriges Solarkabel
- Querschnitt: 4, 6 oder 10 mm²
- Farbe: schwarz
- einadriges Solarkabel
- Farben: blau, rot, schwarz
- Querschnitt: 4 mm²
- zweiadriges Solarkabel
- Zum Anschließen EINES Solarmoduls
- Querschnitt: 2,5 - 10 mm²
Mehr für Ihre Solaranlage in unserem Shop:
Hochwertige Komponenten, erprobt und vielfach im Einsatz - als Solaranlage für Wohnmobile.
Kurzanleitung Solarkabel Rechner
In Reihe oder parallel?
Wir bevorzugen für unsere Module die Reihenschaltung. Aber auch bei Parallelschaltung können Sie den Kabelquerschnittrechner benutzen. Bei größeren Anlagen wird der nötige Kabelquerschnitt jedoch schnell uferlose Dimensionen annehmen.
Bei einer Reihenschaltung wird die Spannung der Module addiert bzw. bei Parallelschaltung wird der Strom addiert und dann in den Rechner eingetragen. Es darf immer nur einer der beiden Werte addiert werden. Zur Kontrolle wird unten die installierte Wp Leistung ausgegeben. Dies sollte zu Ihren Modulen passen.
Querschnittsrechner ausfüllen
- MPP Spannung V: hier die auf dem Modul angegebene Umpp oder Vmpp eintragen. (bei Reihenschaltung die Summe aller Module im String)
- MPP Strom A: Hier den Impp oder Ampp Arbeitsstrom eintragen. (Bei Parallelschaltung die Summe aller Module im String)
- Zulässiger Spannungsabfall im Kabel: Besser nicht ändern - 1,5% sind ein Wert, der sich universell einsetzen lässt.
- Kabellänge zum Modul: die Entfernung zwischen dem Solarregler und dem Modul. Das Ergebnis berücksichtigt Plus und Minuskabel.
Haftungsausschluss: Auch wenn wir nach besten Wissen und Gewissen gearbeitet haben, übernehmen wir keine Verantwortung, für die gelieferten Daten oder Fehler, welche mangels Fachwissen entstanden sind. Arbeiten an elektrischen Anlagen dürfen nur von Fachleuten ausgeführt werden!
Erklärung zum Ergebnis: Die Solarkabel werden bei unseren Modulen bis 140Wp direkt in der Anschlussdose mit dem Modul verbunden, oder bei allen größeren Modulen über das MC4 Solarsteckersystem. In beiden Fällen passen nur Kabelquerschnitte von 4 bis 6 mm². Darum wird das Ergebnis entsprechend ausfallen. Folgen sind bei kleinen Anlagen, die auch mit 2,5mm² schon zufrieden wären, dass der Verlust geringer wird. Entsprechend steigt der Verlust bei Anlagen mit langen Leitungen. Technisch ist es jedoch unbedenklich, wenn beispielsweise bei einer 2000Wp Anlage und 80 Meter Solarkabel knapp 40W Verlust entstehen, weil statt der geforderten 9mm² Kabelquerschnitt nur 6mm² verwendet werden.
