Batteriecomputer BMV

149,00 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-5 Werktage

Ausführung Batteriemonitor:

  • BMV700
Batteriemonitor BMV-700 inklusive 500A Shunt fürs Wohnmobil Die Präzisions-Batterie Wächter... mehr
Produktinformationen "Batteriecomputer BMV"

Batteriemonitor BMV-700 inklusive 500A Shunt fürs Wohnmobil

Die Präzisions-Batterie Wächter BMV überwachen ständig den Status Ihrer Batterie. Batteriestrom und Spannung werden kontinuierlich gemessen. Mit diesen Daten wird der aktuelle Ladezustand Ihrer Batterie berechnet.

So rechnet der Batterie Monitor BMV

Batteriekapazität wird in Ampèrestunden (Ah) gemessen. So hat z.B. eine Batterie, die über eine Zeit von 20 Stunden einen Strom von 5A abgibt, eine Kapazität von 100 Ah (5x20=100). Der BMV misst kontinuierlich den Stromfluss in die und aus der Batterie und berechnet daraus die zugeführte oder entnommene Energiemenge. Da jedoch die effektive Kapazität einer Batterie auch vom Alter, dem Entladestrom und der Temperatur abhängt, reicht eine einfache Ampèrestunden Betrachtung nicht aus.

Berücksichtigung des Peukert Exponent beim BMV

Wenn z.B. eine 100 Ah Batterie in zwei Stunden entladen wird, hat sie wegen der hohen Entnahme lediglich eine verfügbare Kapazität von 56 Ah.Augenscheinlich ist die Batteriekapazität nahezu halbiert. Dieses Phänomen wird mit „Peukert-Effizienz“ bezeichnet.

Zusätzlich wird die Kapazität durch hohe Temperatur weiter reduziert. Die einfache Erfassung von Ampèrestunden oder Spannungswerten reicht also zur Beurteilung des Ladezustandes nicht aus. Der BMV zeigt sowohl die tatsächlich entnommenen Ah als auch den aktuellen mit Peukertkoeffizienten und Ladewirkungsgrad korrigierten Ladezustand an.

Mit der Beobachtung des Ladezustandes lässt sich der Batteriezustand am besten beurteilen. Der Wert wird in Prozent angegeben wobei 100 % voll geladen und 0 % vollständig leer bedeuten. Man kann dies mit der Tankanzeige im Auto vergleichen. Neben der Hauptfunktion des BMV-700 als Batteriewächter gibt es noch weitere Zusatzfunktionen. Hierzu gehört beispielsweise die aktuelle Anzeige von Strom und Spannung, die Möglichkeit der Speicherung von Daten, die Datenübertragung auf den PC, sowie die Spannungsanzeige der Starter-Batterie des Motors (nur BMV-702).

Was bietet der BMV-700 ?

  • Größte Neuerung ist die 6te Grundanzeige bei der der momentan Verbrauch in Watt (W) oder Kilowatt (kW) angezeigt wird.
  • Es gibt ein zusätzliches Batterie-Symbol das auf allen Grundanzeigen immer zu sehen, welchen den Batterieladezustand in 5 Segmenten darstellt.
  • Die Historiewerte nun in Klartext und auch alle Setuppunkte sind nunin Klartext und numeriert von 1-66.
  • Die Historie enthält nun auch den Lade und Entladeverbrauch in Wh/kWh
  • eine neue VE-direkt Schnittstelle lässt die Daten einfach am PC Auslesen und kann auch per Bluetoothdongle über das Handy oder Tablet ausgelesen werden
  • Lithium Ready

Der BMV-700 ist kompatibel zum Shunt des BMV-600S.

Generelle Anzeigen und Alarme

  • Batteriespannung (V)
  • Batterie.Lade/Entladestrom (A)
  • Verbrauch in Amperestunden (Ah)
  • Ladezustand SOC (%)
  • Aktuelle Leistung ( W/kW)
  • Restlaufzeit bei momentanen Verbrauch (TTG)
  • Optischer und akkustischer Alarm: Über- und Unterspannung, und/oder leere Batterie
  • Der BMV hat außerdem einen potentialfreien Kontakt, der zum automatischen Start /Stop eines Generators oder für Alarme oder Anzeigen genutzt werden kann.

BMV-700: Kostengünstig, ein Monitor mit sehr hoher Auflösung
höchste Auflösung: 10mA (0,01A) mit 500A Shunt
Kann mit 50, 60 oder 100mV Shunts verwendet werden, Nennstrom von 100A bis 1.000A
Sehr niedriger Verbrauch: 4mA @ 12V, 3mA @ 24V
Sehr einfach anzuschliesen: BMV-700 wird mit Shunt, 10 Meter RJ12 UTP Kabel und 2 Meter Batteriekabel einschlieslich Sicherung geliefert.
Einfach einzubauendes Bedienfeld (rund oder quadratisch), Ring für verdeckten Einbau (Hinterwandmontage) bzw. Schrauben für Aufbaumontage
weiter Eingangsspannungsbereich: 9 - 90V DC ohne Vorwiderstand
ve.direkt Schnittstelle (zum Anschluss an einen Computer wir das VE.direkt USB Kabel benötigt)

BMV700 vs. BMV702 vs. BMV712

Hier können Sie alle Ausführungen des BMV Batteriemonitor kaufen. Hier eine kleine Hilfestellung, wenn Sie nicht wissen, welchen Batterie Computer Sie kaufen sollen. Der Batterie Monitor BMV700 ist für die meisten Standard Anwendungen ausreichend. Die Modelle BMV 702 und BMV712 unterscheiden sich nur leicht vom Basismodell BMV700.

BMV700 vs. BMV702

Der BMV702 hat einen zweiten Anschluss am Shunt, welcher für unterschiedliche Funktionen genutzt werden kann. Sie können mit dem 702 entweder die Spannung einer zweiten Batterie (Starterbatterie) messen, die Temperatur (optionaler Sensor erforderlich) oder die Mittelpunktsspannung (bei mehreren in reihe geschalteter Batterien - sowie zugehörige Alarm- und Relais-Einstellungen vornehmen.

Der neue BMV712

Der BMV712 smart wird sich dem 702 sehr ähneln, jedoch wird Bluetooth integriert sein und das zusätzliche Dongle überflüssig machen.

Optional erhältlich:

  • Isolierte USB Schnittstelle und Software (BMVReader für alle BMV 70X Modelle)
    Zeigt alle Informationen auf einem Computer an und lädt Lade-/ Entladekurven in einer Excel-Datei zur grafischen Anzeige. Passende Software gibt es bei Victron Energy gratis zum Download

Batteriecomputer - Optionales Zubehör:

Lieferumfang Batteriemonitor BMV:

  • Batteriemonitor BMV (nach Auswahl)

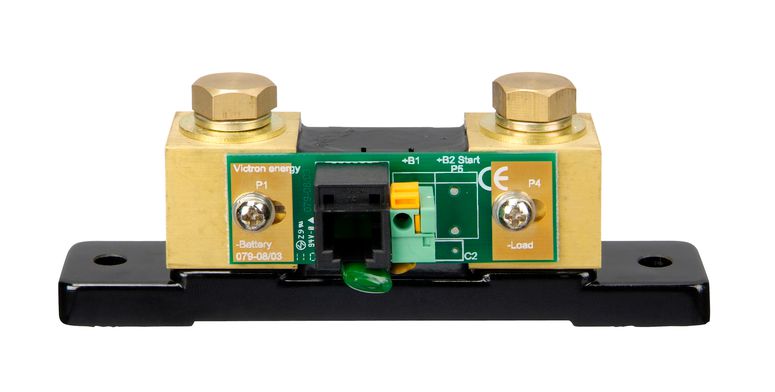

  • Shunt 500A
  • 10m UTP Anschlusskabel
  • 2m Batterieanschlusskabel mit Sicherung

Technische Daten:

  • Eingangsspannung: 9 - 90V DC
  • Stromaufnahme (ohne Hintergrundbeleuchtung): <0,4mA
  • Batteriekapazität: 20 - 9.999AH
  • Betriebstemperaturbereich: -20 bis 50°C
  • Spannungsmessung einer zweiten Batterie: nur BMV702/712
  • Kommunikations-Schnittstelle (Port): ve.direkt
  • Potentialfreier Kontakt: 60V / 1 A (N/O)

Auflösung mit 500A Shunt:

  • Strom: 0,01A
  • Spannung: ±0,01V
  • Amperestunden: ±0,1Ah
  • Ladezustand (0-100%): ±0,1%
  • Restlaufzeit: ±1 Minute
  • Stromverbrauch: 1W-5KW
  • Genauigkeit der Strommessung: ±0,3%
  • Genauigkeit der Spannungsmessung: ±0,4%
  • Abmessungen: L=135mm x B=42mm x H=50mm

Einbau und Abmessungen:

  • Einbau: Oberflächenbündig
  • Frontabdeckung: 63mm Durchmesser
  • Front-Platte: 69 x 69mm
  • Gehäusedurchmesser: 52mm
  • Gehäusetiefe: 31mm
  • Kabelanschlussbolzen am Shunt: Gewinde M10
  • Abmessungen Shunt: L=135mm x B=42mm x H=50mm
TIPP: Sollten Sie keine Idee haben, wie Sie die Datenleitung zwischen Shunt und Anzeige verlegen können, können Sie die Anzeige auch direkt beim Shunt befestigen und mit dem Bluetooth Dongle die Daten direkt auf Ihrem Smartphone oder Tablet ablesen. Diese Anzeige ist sogar wesentlich hübscher und Informativer.
Weitere Informationen zum Batteriecomputer im Blog lesen

Batteriespannung: 12V, 24V, 36V, 48V
Schnittstellen: ve.direkt
Weiterführende Links zu "Batteriecomputer BMV"
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Batteriecomputer BMV"
12.03.2017

perfekter Batteriecomputer

wie immer schnelle Lieferung, funktioniert einwandfrei und man bekommt einen Überblick über das "elektrisches Verhalten" seines Wohnmobils, absolut sehr zu empfehlen

Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.
Bitte geben Sie die Zahlenfolge in das nachfolgende Textfeld ein.

Die mit einem * markierten Felder sind Pflichtfelder.

Batteriemonitor Shunt Anschluss Schema

Der Anschluss des Mess Shunt vom Batteriecomputer ist einfach. Hier gilt nur zu beachten, dass wirkliche alle Minuskabel, die bisher an der Batterie angeschlossen waren nun am Shunt an der LOAD Seite angeschlossen werden. Auch der Wechselrichter!!

Am Batterieanschluss des Shunt dürfen nur die Kabel des Batterie Minus angeschlossen werden. Das Nachfolgende Bild erklärt es mehr als deutlich:

batteriemonitor-shunt-anschliessen
