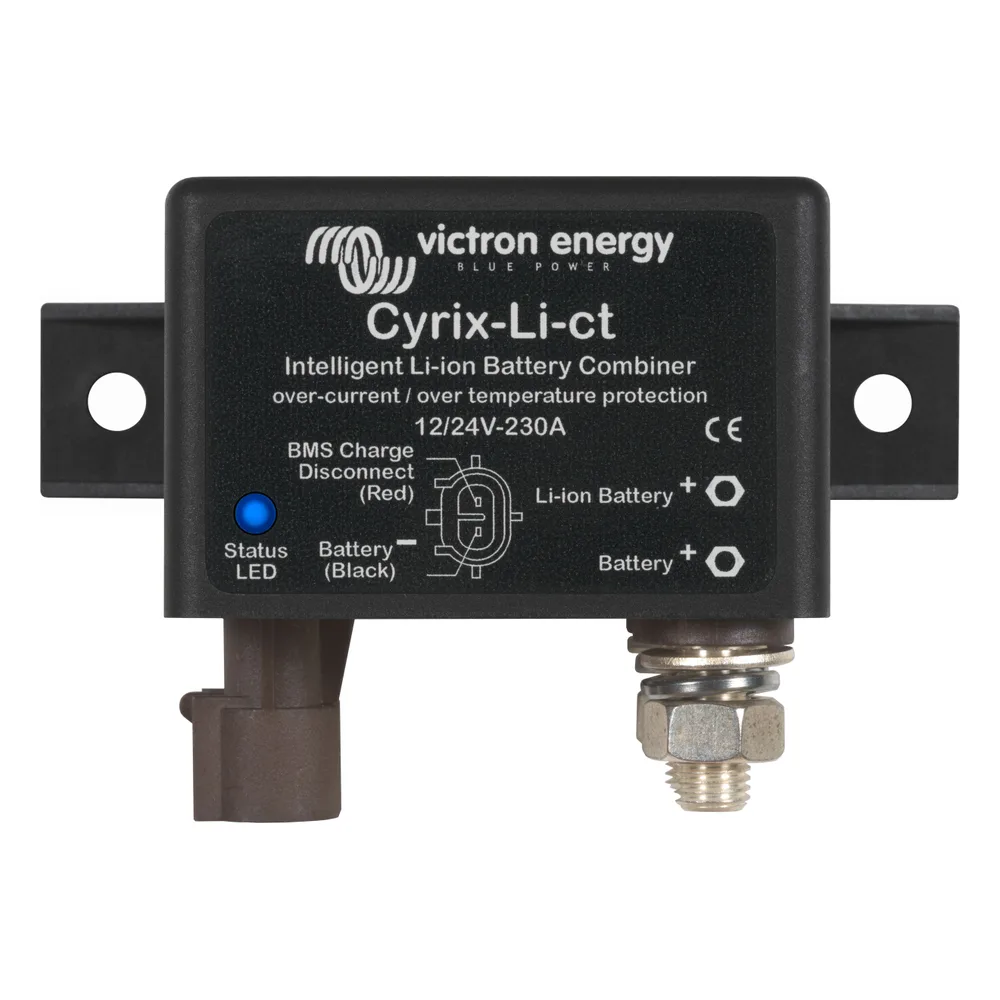

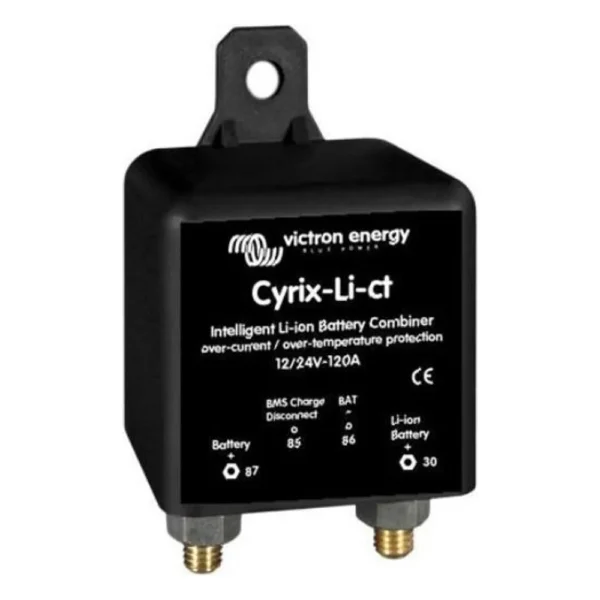

Cyrix-Li-ct Trennrelais

Cyrix Li CT Trennrelais für Lithium Systeme mit Blei Starterbatterien.

Automatisches Verbinden und Trennen von Batterien

Das Cyrix-Li-ct verbindet eine Starter-Batterie und eine LiFePO4-Batterie:

• - wenn der Ausgang "Charge Disconnect" des VE. Bus BMS hoch (Spanung führt) ist und
• - wenn er 13,4 V (bzw. 26,8 V) oder mehr an einem der beiden Stromanschlüssen misst (mit Zeitverzögerung).

Zeitverzögerung Verbinden 12V System: 13,4V < V < 13,7V: innerhalb 120s / 13,7V < V < 13,9V: innerhalb 30s / V > 13,9 V: 4s

Zeitverzögerung Verbinden 24V System: 26,8V < V < 27,4V: innerhalb 120s / 27,4V < V < 27,8V: innerhalb 30s / V > 27,8 V: 4s

Das Cyrix -Li-ct trennt die Verbindung sofort:

• - wenn der Ausgang "Charge Disconnect" des VE. Bus BMS den Zustand "free floating" (keine Spannung führt) erreicht und /oder
• - das VE.Bus BMS eine Zellüberspannung oder eine Zellübertemperatur anzeigt und/oder
• - wenn die Batteriespannung auf unter 13,2 V abfällt (Zeitverzögerung).

Zeitverzögerung Trennen 12V System: 13,3V < V < 13,2V: innerhalb 10s / V < 13,2V: sofort

Zeitverzögerung Trennen 24V System: 26,6V < V < 26,4V: innerhalb 10s / V < 26,4V: sofort

Eine eingebaute TVS-Diode begrenzt die Spannungsspitze, die auftreten kann, wenn der Cyrix plötzlich aufgrund einer Zellüberspannung oder Übertemperatur abschaltet.

Start Assist

Wir das Cyrix Trennrelais mit einem Victron BMS (nicht BMS12-200) betrieben, haben Sie die Möglichkeit das Relais, mittels eines zusätzlich Schalter (nicht im Lieferumfang), mit einem Steuerimpuls zum kurzzeitigen Verbinden zu animieren.

Trennrelaisfunktion für Lithium System mit integriertem BMS oder BMS12-200

Für Lithium Batterien wie das SuperPack oder wenn das BMS12-200 zum Einsatz kommt, muss der Anschluss PIN 85 direkt mit Klemme 30 gebrückt werden.

Die Start Assist Funktion steht dann nicht zur Verfügung!
