Kabelschuhe für Batteriekabel | Rohr- & Stiftkabelschuhe

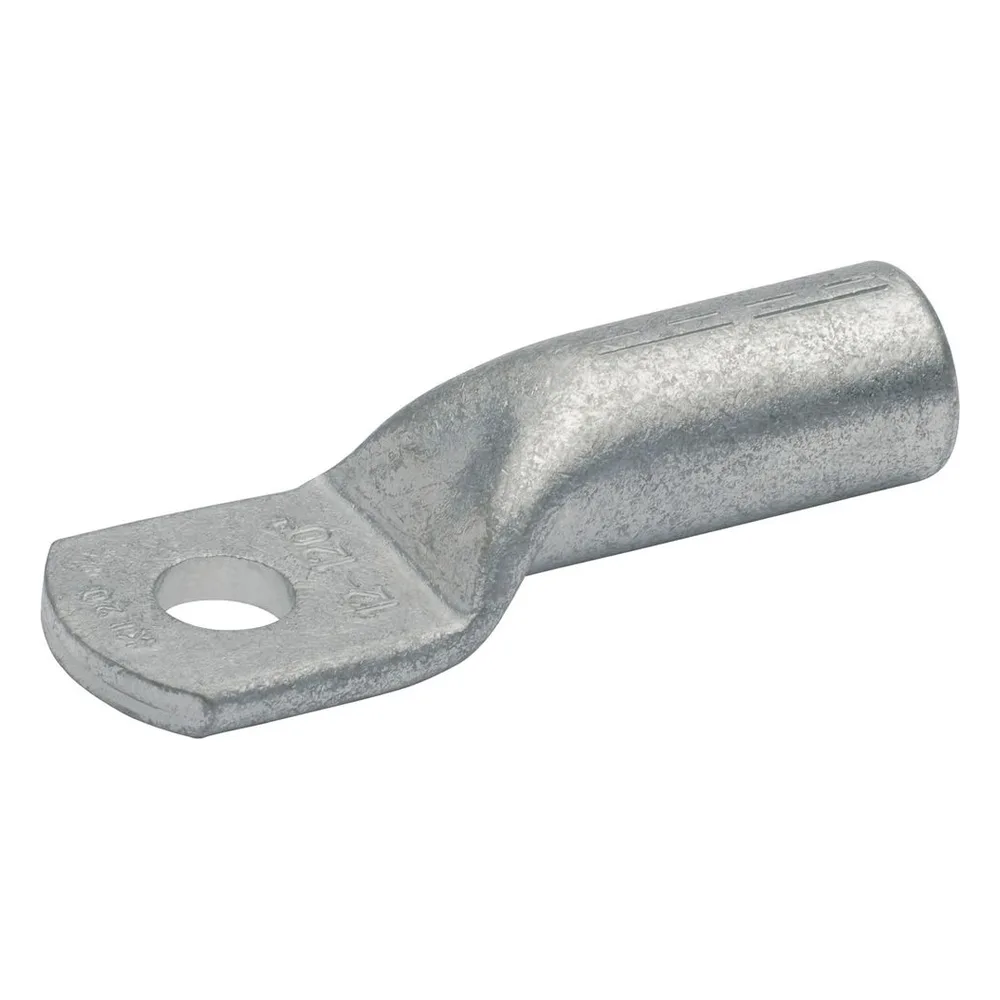

Kabelschuhe für Batteriekabel – Rohrkabelschuhe & Stiftkabelschuhe

Verzinnte Kabelschuhe aus Kupfer für den sicheren Anschluss von Batteriekabeln, als Rohrkabelschuh mit Ringöse (M5 bis M12) oder als Stiftkabelschuh. Erhältlich für alle gängigen Leiterquerschnitte von 10 bis 95mm².

Darum diese Kabelschuhe

• Verzinntes Kupfer: Kupfer mit galvanischer Zinnauflage schützt vor Korrosion und Oxidation, auch in feuchter Umgebung.

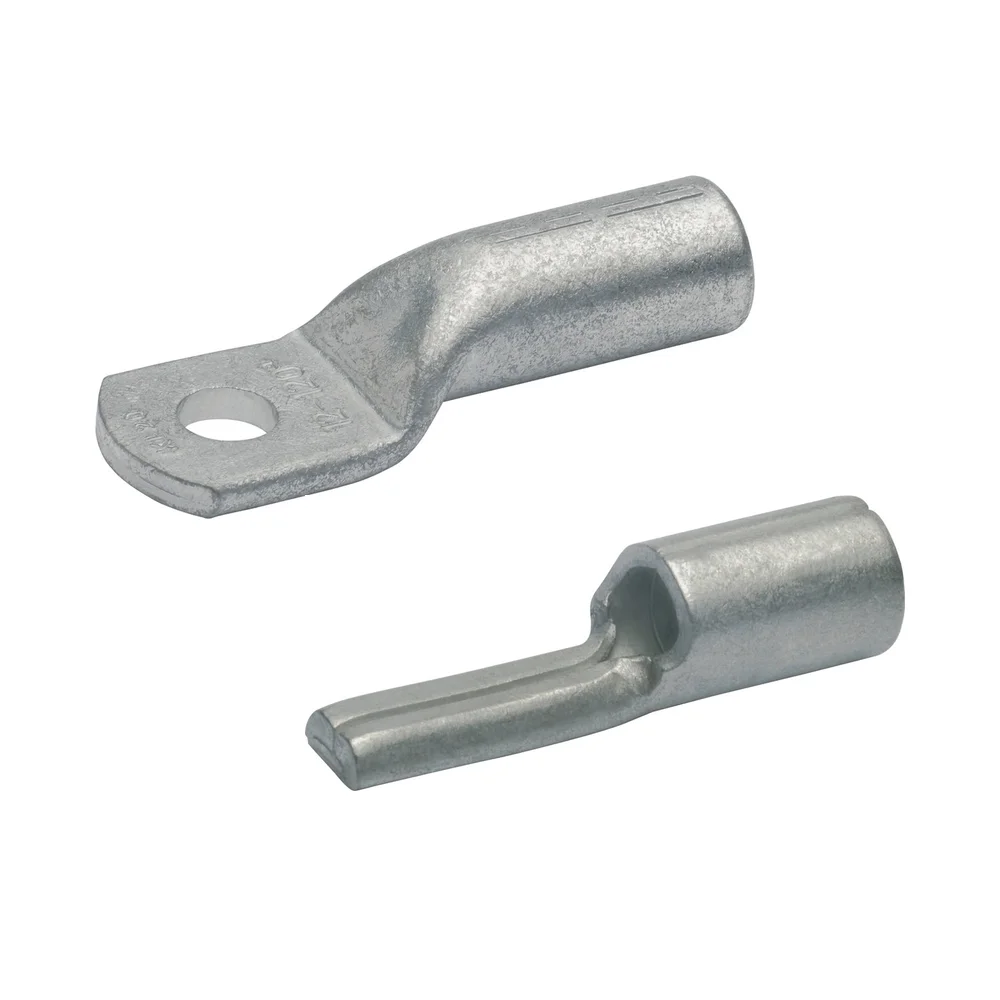

• Rohr- oder Stiftform: Ringkabelschuh zum Verschrauben (Bohrung M5 bis M12) oder Stiftkabelschuh zum Einstecken in Klemmen.
• Vibrationsgeprüft: Die Rohrkabelschuhe sind nach DIN EN 61373 Klasse 1B geprüft und damit für den Dauereinsatz im Fahrzeug ausgelegt.
• Voller Querschnittsbereich: Passend für Leiter von 10 bis 95mm², vom Nebenverbraucher bis zur Hauptstromleitung.
• Plane Auflagefläche: Ebener Flansch und präzise Endenbearbeitung sorgen für sicheren Halt an Pol, Schiene oder Trennschalter.

Kompatibilität | Welcher Kabelschuh passt zu welchem Leiter

Kabelschuh und Leiter müssen zusammenpassen, und zwar nicht nur im Querschnitt. Entscheidend ist die Leiterklasse nach EN 60228. Sie beschreibt, aus wie vielen und wie feinen Einzeldrähten ein Leiter aufgebaut ist. Ein 50mm²-Leiter der Klasse 2 besteht aus wenigen dicken Drähten, ein 50mm²-Batteriekabel der Klasse 5 dagegen aus mehreren hundert feinen Litzen. Beide haben denselben Querschnitt und verhalten sich beim Verpressen völlig unterschiedlich.

Unsere Batteriekabel sind feindrähtige Leiter der Klasse 5. Der Rohrkabelschuh ist ab Werk für mehrdrähtige Leiter der Klasse 2 ausgelegt, lässt sich mit der Dornpressung aber ebenso sicher mit feindrähtigen Leitern verbinden. Der Stiftkabelschuh ist für die Klassen 2, 5 und 6 gleichermaßen freigegeben.

So wird richtig verpresst

Beim Verpressen wird der Kabelschuh kalt verformt. Das Werkzeug drückt das Kupferrohr so weit auf die Litzen, dass Schuh und Leiter eine dichte, dauerhaft leitfähige Einheit bilden. Wie gut das gelingt, entscheidet die Pressform. Bei feindrähtigem Batteriekabel im Rohrkabelschuh ist das die Dornpressung.

Warum die Sechskantpressung hier nicht passt

Die Sechskantpressung drückt gleichmäßig von allen Seiten und verformt die Einzeldrähte über einen breiten Bereich. Das funktioniert gut, solange der Leiter das Rohr auch ausfüllt, also bei mehrdrähtigen Leitern der Klasse 2 aus wenigen dicken Drähten. Genau auf die sind die Rohrmaße des Rohrkabelschuhs abgestimmt.

Ein feindrähtiges Batteriekabel der Klasse 5 verhält sich anders. Seine mehreren hundert dünnen Litzen lassen sich unter der flächigen Sechskantpressung nicht zuverlässig verdichten. Der Hersteller gibt die Sechskantpressung am Rohrkabelschuh deshalb ausdrücklich nur für Leiter der Klasse 2 frei.

Die Dornpressung arbeitet stattdessen tiefwirkend. Ein Dorn drückt mittig in das Rohr, bündelt die Litzen im Zentrum und verjüngt sie nach außen, im Querschnitt entsteht die typische Halbmondform. Dadurch wird die Verbindung auch dann kompakt und dauerhaft, wenn der Innendurchmesser des Rohrs größer ist als das Litzenbündel. Gleichwertig zulässig ist die Vierdornpressung, die für Rohrkabelschuhe von 10 bis 300mm² und die Leiterklassen 2, 5 und 6 geeignet ist.

Schritt für Schritt

1. Abisolieren: Die abisolierte Länge etwa 10% länger wählen als die Einstecklänge des Kabelschuhs. Der Schuh längt sich beim Verpressen um rund 10%, zu knapp abisoliert reicht der Leiter am Ende nicht durch den ganzen Pressbereich. Dabei keine Litzen abtrennen, jede fehlende Litze senkt den Querschnitt.
2. Leiter vorbereiten: Die Litzen müssen metallisch rein sein. Keine Metallspäne oder Rückstände am Leiter zurücklassen, sonst droht Kontaktkorrosion.
3. Einführen: Den Leiter vollständig bis zum Anschlag in das Rohr schieben. Es darf keine Litze umknicken oder neben dem Rohr landen, denn abgeknickte Litzen verjüngen den Querschnitt genauso wie abgeschnittene.
4. Pressen: Eine Pressung pro Kabelschuh, mittig auf der Crimphülse angesetzt. Den Pressvorgang bis zum Ende durchfahren, denn die nötige Verdichtung entsteht erst am Schluss der Pressphase. Ein abgebrochener Hub ergibt eine Unterpressung.
5. Prüfen: Ist der Schuh nahezu rund geblieben, war die Pressung unvollständig. Im Zweifel die Verbindung erneuern, denn ein fertiger Crimp lässt sich von außen kaum noch beurteilen.

Presseinsätze sauber und blank halten und Kabelschuh, Einsatz und Werkzeug aus einem System verwenden.

Technische Daten | Kabelschuhe

Hinweise zur Verarbeitung

• Leiterquerschnitt und Kabelschuh müssen übereinstimmen. Ein 25mm²-Kabel gehört in einen 25mm²-Kabelschuh.
• Die Bohrung (M5 bis M12) auf den Durchmesser der Schraube beziehungsweise des Pols abstimmen.
• Verpressen, nicht löten.
• Stiftkabelschuhe eignen sich für Reihen- und Steckklemmen, Rohrkabelschuhe für Schraubanschlüsse an Pol, Schiene oder Trennschalter.

Downloads

• Datenblatt Rohrkabelschuhe (Normalausführung)
• Datenblatt Stiftkabelschuhe (Typ B)

Lieferumfang

• 1× Kabelschuh in der gewählten Ausführung (Querschnitt und Anschluss)
