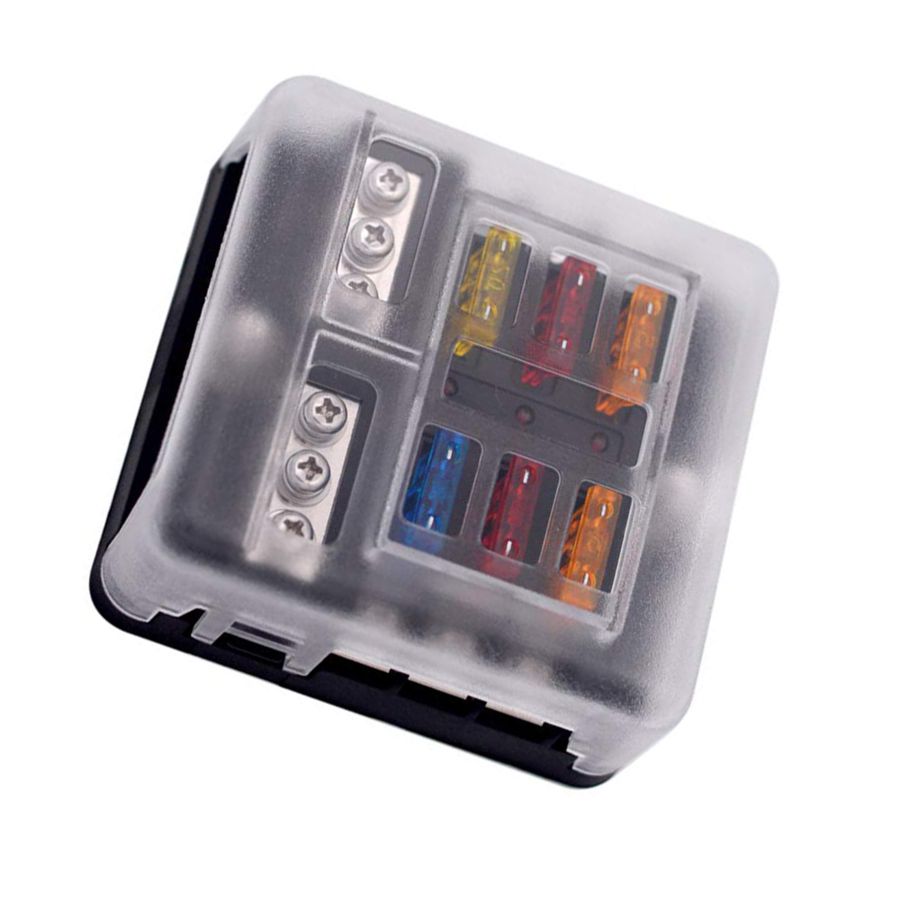

KFZ-Sicherungsverteiler 6- und 12-fach für Flachstecksicherungen
Zentrale Sicherungs- und Masseverteilung für die 12V-/24V-Bordelektrik in Wohnmobil, Kastenwagen, Boot und Expeditionsfahrzeug. Beide Ausführungen verteilen Plus und Minus über einen einzigen Anschlusspunkt und nehmen handelsübliche ATO-Flachsicherungen bis 30A pro Platz auf.
Eine Box, viele Stromkreise. Statt für jeden Verbraucher eine eigene fliegende Sicherung zu setzen, läuft die komplette 12V-Verteilung sauber über einen Punkt: Wasserpumpe, Beleuchtung, Heizungssteuerung, USB-Steckdosen, Lüfter, Kühlbox — jeder Strang bekommt seinen eigenen Sicherungsplatz und seine eigene LED-Statusanzeige. Mit den 64 mitgelieferten Symbol-Aufklebern beschriften Sie den Deckel in fünf Minuten so, dass auch Mitreisende sofort sehen, welche Sicherung wohin gehört.
5 Gründe für diesen Sicherungsverteiler
- Plus und Minus auf einem Träger: zentraler Pluspunkt über M5-Gewindebolzen, zusätzlicher M5-Masseanschluss — kein separater Minus-Verteiler nötig.
- LED-Statusanzeige pro Platz: defekte Sicherung leuchtet rot, Fehlersuche dauert Sekunden statt Minuten.
- Bis 100A Gesamtbelastung: reicht für die komplette 12V-Verteilung im Wohnmobil-Selbstausbau, Sicherungsplatz einzeln bis 30A.
- Transparenter Deckel mit Symbol-Aufklebern: 64 vorgedruckte Icons im Lieferumfang, Beschriftung bleibt sauber und sichtbar.
- M4-Ringkabelschuh-Abgänge: saubere Schraubverbindungen statt Flachstecker — vibrationsfest und langzeitstabil.
Technische Daten | KFZ-Sicherungsverteiler
| KFZ-Sicherungsverteiler 6- und 12-fach | |
| Betriebsspannung | 12V / 24V |
| Sicherungsplätze | 6-fach oder 12-fach (Variantenwahl) |
| Sicherungstyp | ATO/Standard-Flachsicherung (19mm breit) |
| Max. Sicherungswert pro Platz | 30A |
| Gesamtstrombelastbarkeit | 100A |
| Statusanzeige | rote LED pro Platz bei ausgelöster Sicherung |
| Hauptanschluss Plus | M5-Gewindebolzen mit Mutter |
| Masseanschluss | M5-Gewindebolzen mit Mutter |
| Abgänge | M4-Schraubanschluss für Ringkabelschuhe |
| Gehäuse | Kunststoffträger schwarz, Abdeckung transparent |
| Befestigung | Montagebohrungen für M4/M5-Schrauben |
| Beschriftung | 64 Symbol-Aufkleber im Lieferumfang |
| Abmessungen 6-fach (LxBxH) | 88 x 85 x 37mm |
| Abmessungen 12-fach (LxBxH) | 139 x 88 x 37mm |
| Gewicht 6-fach | 176g |
| Gewicht 12-fach | 269g |

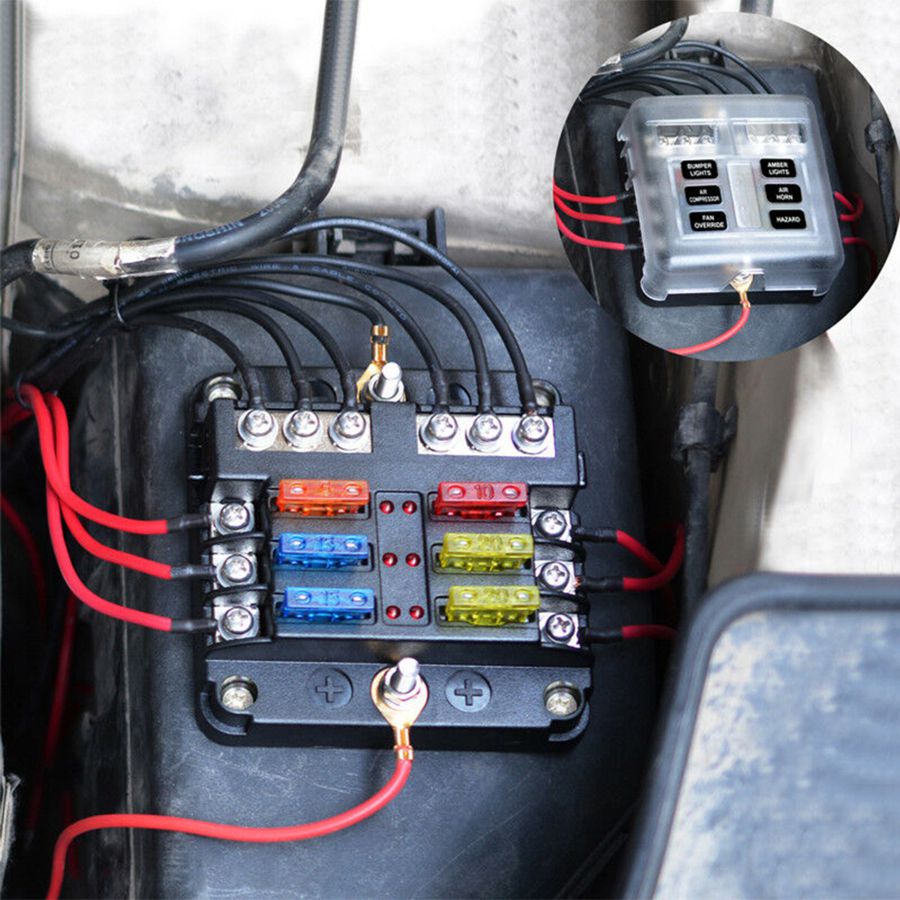

Hinweise zum Einbau
- Den Verteiler so nah wie möglich an der Aufbaubatterie oder Sammelschiene platzieren — kurze Zuleitungen reduzieren Spannungsabfall und Sicherungstoleranzen.
- Plus- und Minus-Zuleitung mit 14-16mm² Batteriekabel an die M5-Gewindebolzen anschließen, beide Anschlussseiten vorsichern (z.B. Mega- oder ANL-Sicherung an der Batterie).
- Abgangsseite mit M4-Ringkabelschuhen bestücken, Kabelquerschnitt passend zum Sicherungswert wählen.
- Deckel vor der Erstinbetriebnahme mit Symbol-Aufklebern beschriften, damit jede Sicherung im Fehlerfall sofort zuordenbar ist.
Lieferumfang 6-fach
- 1× Sicherungsverteiler 6-fach mit transparenter Abdeckung
- 2× Flachsicherung 5A (orange)
- 2× Flachsicherung 10A (rot)
- 4× Flachsicherung 15A (blau)
- 4× Flachsicherung 20A (gelb)
- 2× Aufkleberbogen mit Symbolen
- Befestigungsmaterial
Lieferumfang 12-fach
- 1× Sicherungsverteiler 12-fach mit transparenter Abdeckung
- 3× Flachsicherung 5A (orange)
- 3× Flachsicherung 10A (rot)
- 3× Flachsicherung 15A (blau)
- 3× Flachsicherung 20A (gelb)
- 1× Aufkleberbogen mit 64 Symbolen
- Befestigungsmaterial
