MC4 Solarstecker SET
Wenn Sie die Voraussetzungen für die Mehrwertsteuerbefreiung gemäß UStG §12 Absatz 3 erfüllen (ortsfeste Anlage!), können Sie auch umsatzsteuerfrei in unserem 0%-Shop bestellen.
Dieses Produkt im 0% ShopProduktinformationen
PV-Sticks, kompatibel zu MC4 Stecker
Mit diesem Solarstecker-Set werden unsere großen Solarmodule über 140Wp verbunden. Die Stecker sind kompatibel zum MC4 System und bestehen aus einmal Stecker und Buchse.
Ich habe dieses Produkt nur in den Shop aufgenommen, da unsere Lieblings-Solarstecker von Weidmüller, welche sich einfach und ohne Spezialwerkzeug montieren lassen, oft nicht verfügbar sind. Dies ist also nur eine Notlösung, da passendes Crimpwerkzeug nötig ist.
Wichtige technische Daten
| PV-Solarstecker | |
| Bemessungsspannung | 1000V |
| Bemessungsstrom | 30A |
| Kabeldurchmesser außen max. | 7,5mm |
| Kabeldurchmesser außen, min. | 5,5mm |
| Leitungsquerschnitt | 4-6mm² |
| Schutzart | IP67 |
Auf der Modulseite ist in der Regel ein PV-Stecker an der Plusleitung und eine Buchse an der Minusleitung montiert. Für die Solarleitung werden diese PV-Sticks / MC4-Stecker dann genau andersherum montiert, damit sie mit den Modulleitungen verbunden werden können.
Lieferumfang
- Ein Set bestehend aus Stecker oder Buchse mit Crimpkontakten
Mehr Produkt für die Solaranlagenmontage:
- Für Solarkabel 4-6mm²
- Bis 30A / 1000V
- Ausführung mit 2 Buchsen oder Steckern
- Für Solarkabel 4-6mm²
- Bis 30A / 1000V
- Buchse / Stecker einzeln oder als Set
- einadriges Solarkabel
- Querschnitt: 4, 6 oder 10 mm²
- Farbe: schwarz
- zweiadriges Solarkabel
- Zum Anschließen EINES Solarmoduls
- Querschnitt: 2,5 - 6 mm²
- einadriges Solarkabel
- Farben: blau, rot, schwarz
- Querschnitt: 4 mm²
- Wählbar: 1 oder 2 Kabeldurchgänge
- Farbe: schwarz oder weiß
- 1-3 Kabeldurchgänge
- Zusätzliche Verschraubung möglich
- Verschraubt

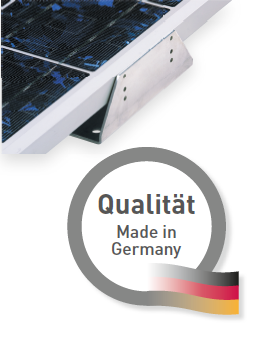

- Für die platzsparende Montage von Solarmodulen
