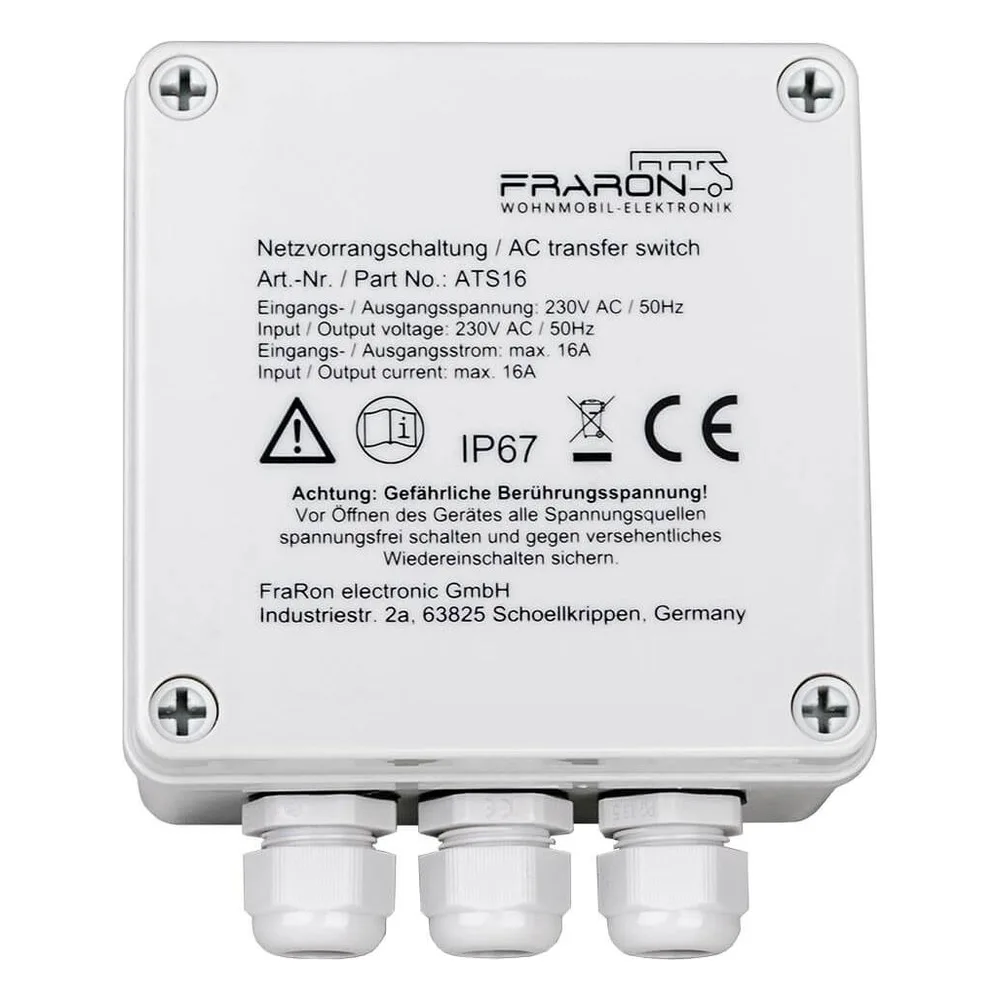

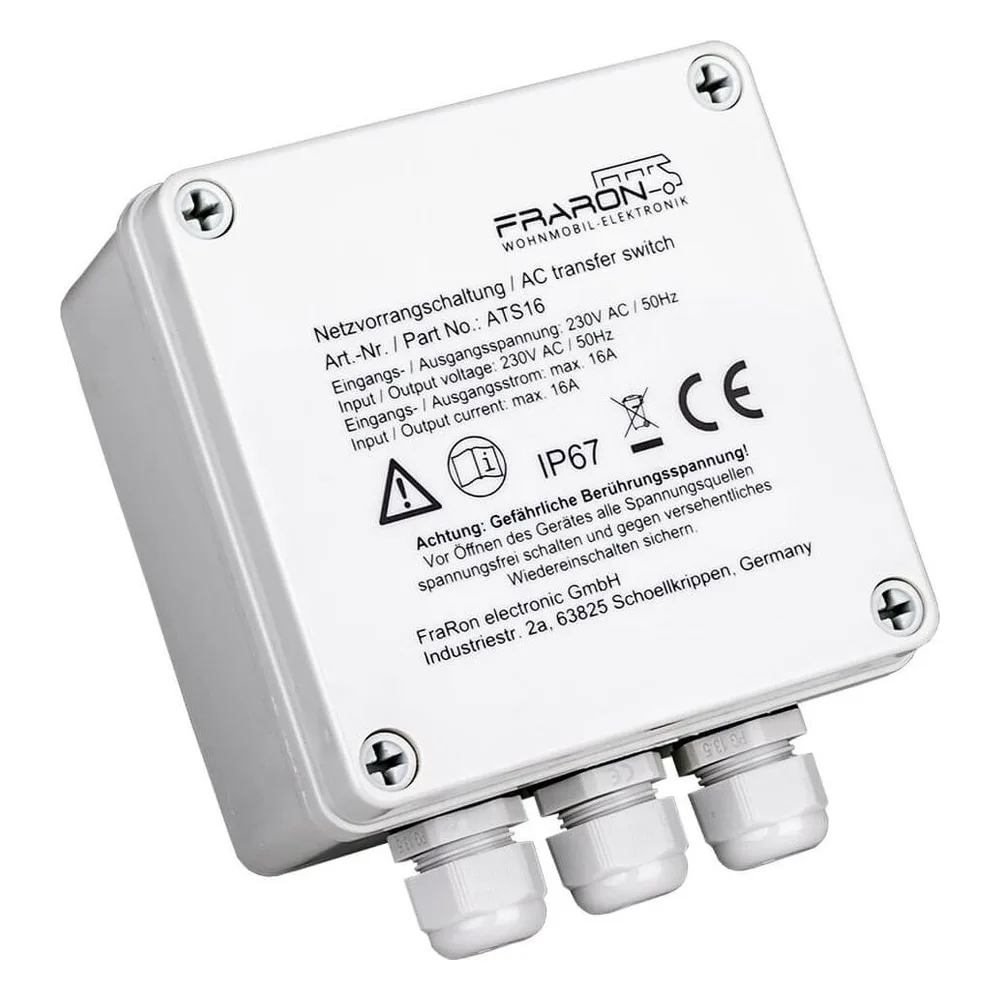

Fraron Netzvorrangschaltung ATS16 — 16A / 230V
109,00 €
zzgl. Versandkosten
Lieferzeit: 1-3 Tage
Automatische 230V Netzumschaltung für Wechselrichter
Wenn die Steckdosen im Wohnmobil sowohl von einem 230V Wechselrichter, als auch vom Landstrom versorgt werden sollen, benötigt man entweder einen Umschalter, oder eine automatische Netzvorrangschaltung.
Anwendungsbeispiel: Ein Wechselrichter ist fest in einem Wohnmobil eingebaut und versorgt die internen 230V Stromverbraucher des Wohnmobils. Wenn nun eine zweite 230 Volt Netzspannung von einem Generator oder dem öffentlichen Stromnetz (z. B. am Campingplatz) über die Außensteckdose in das Wohnmobil gelangt, dürfen diese zwei Netzspannungen unter keinen Umständen zusammen kommen. Entweder man schaltet das Bordnetz manuell zwischen Wechselrichter und Landstrom um, zum Beispiel durch Umstecken eines Schuko Stecker vom Wechselrichter in das Landstromnetz, oder man installiert eine automatisch arbeitende Netzvorrangschaltung, die diese Arbeit übernimmt.
5 Gründe für die Fraron ATS16
- 20ms Umschaltzeit: Verbraucher merken den Wechsel zwischen Wechselrichter und Landstrom in der Regel nicht — geeignet als USV-Ersatz für Heizungssteuerung oder Kühlbox.
- Frei wählbare Master-/Slave-Quelle: Standardfall Landstrom = Master / Wechselrichter = Slave (Wohnmobil), oder umgekehrt für Solar-Inselsysteme mit Generator-Backup.
- 3 × 25A flink intern abgesichert: jeder Anschluss separat geschützt, kein zusätzlicher Sicherungsverteiler nötig.
- IP67-Gehäuse aus ABS: auch für feuchte Einbauorte geeignet, 3× PG13,5-Verschraubungen für 6–12mm Außendurchmesser.
- Klemmbereich bis 6mm²: reicht für 16A-Verbraucherkreise mit Reserve, Anzugsdrehmoment 0,6–0,8Nm laut Hersteller.
Technische Daten
| Fraron Netzvorrangschaltung ATS16 | |
| Modell | ATS16 |
| Nennstrom | 16A |
| Schaltleistung | 3.680W |
| Umschaltzeit | 20ms |
| Eigenverbrauch (Ruhe / aktiv) | 21mA / 35mA |
| Interne Sicherungen | 3 × 25A flink |
| Anschlussklemmen | max. 6mm², Anzug 0,6–0,8Nm |
| Master-Eingang | 190–240V AC, 50Hz |
| Slave-Eingang | 0–240V AC, 50Hz |
| Schaltschwelle Master → Slave | < 180V AC |
| Schaltschwelle Slave → Master | > 185V AC |
| Gehäusematerial | ABS |
| Schutzklasse | IP67 |
| Kabelverschraubungen | 3 × PG13,5 (Klemmbereich 6–12mm, 4Nm) |
| Abmessungen (LxBxH) | 125 x 125 x 80mm |
| Gewicht | 425g |
| Zulassung | CE |
Hinweise zum Einbau
- Beide Spannungsquellen vor dem Öffnen oder Anschließen spannungsfrei schalten und gegen Wiedereinschalten sichern — die ATS16 führt im Betrieb gefährliche Berührungsspannung.
- Zuleitungen entsprechend der Last absichern (z.B. H07RN-F 3G1,5 mit FI-Schutzschalter pro Quelle vor der NVS) — die Installation muss DIN VDE 0100 / VDE 0105 entsprechen.
- Ausgangsseitig den Neutralleiter (N) nicht mit dem Schutzleiter (PE) verbinden.
- Falls der Wechselrichter keinen eigenen Erdungsanschluss hat: Minuspol der Aufbaubatterie mit dem PE-Anschluss verbinden.

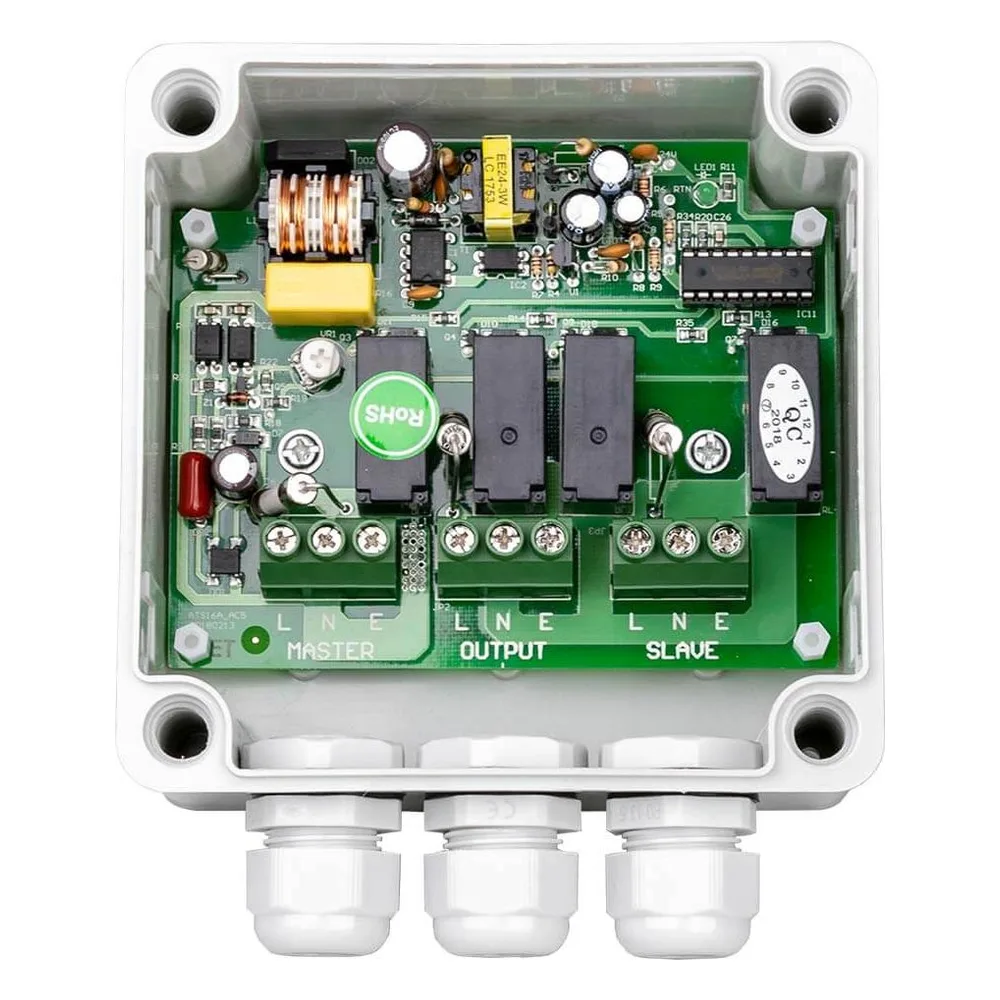

- Phasenrichtigen Anschluss an L/N/E der Klemmleisten Master, Output und Slave beachten.
Downloads
Lieferumfang
- 1× Fraron Netzvorrangschaltung ATS16
- Bedienungsanleitung in Deutsch
