Verteilerpunkt 1 × M10 — 500A

Verteilerpunkt 1 × M10 — bis 500A

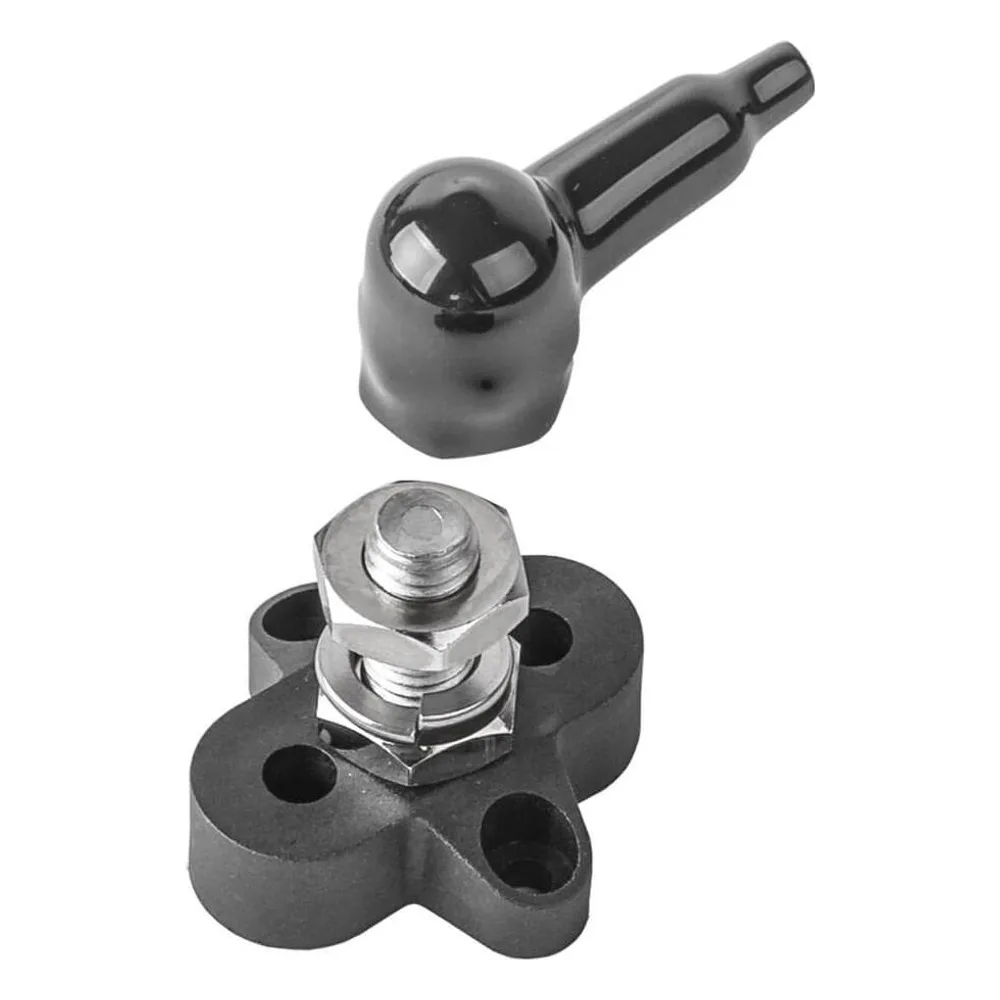

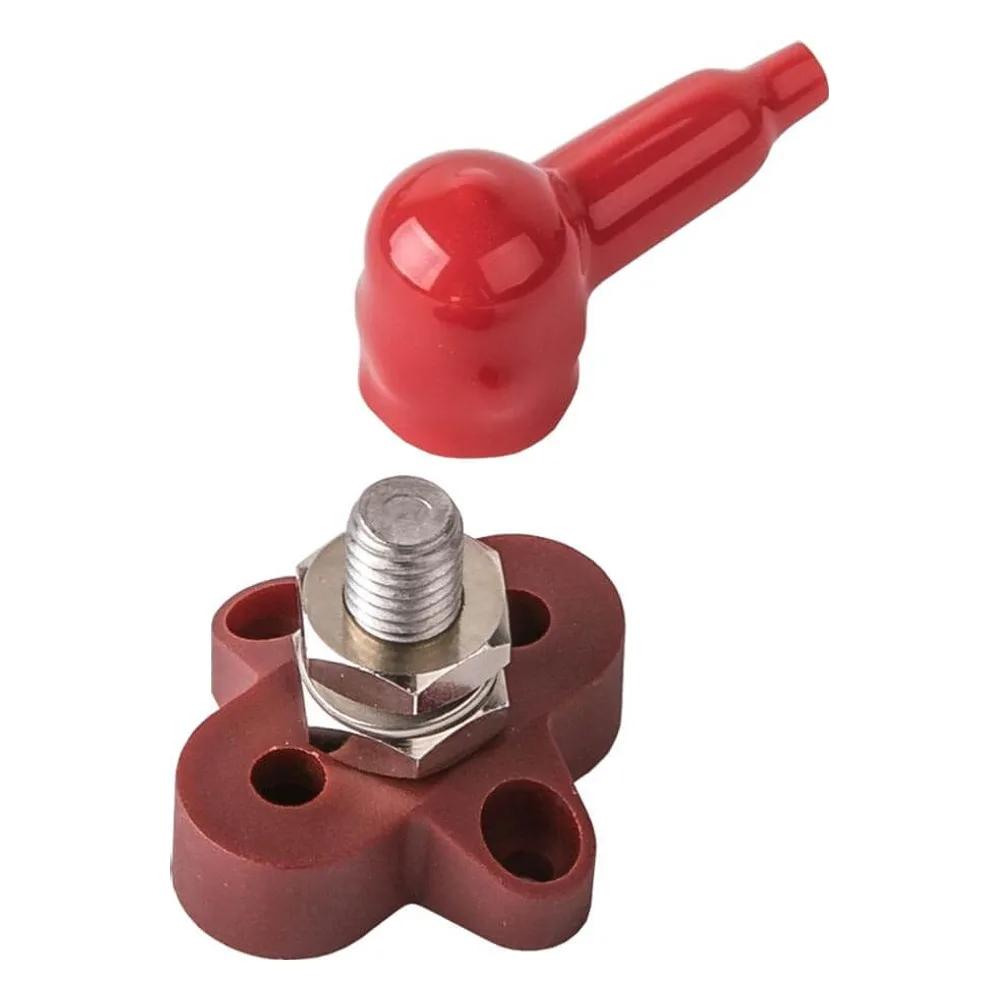

Einzelner Anschlussbolzen mit M10-Gewinde und Berührschutz-Abdeckung. Bündelt bis zu 500A auf einem Punkt — als Plus- oder Minus-Verteiler in Wohnmobil, Boot und Inselanlage.

5 Gründe für den Verteilerpunkt M10

• Bis 500A belastbar: ausgelegt für Hochstrom-Abgriffe direkt hinter der Batterie, nicht nur für Nebenverbraucher.
• M10-Gewindebolzen: passt zu allen gängigen M10-Ringkabelschuhen bis in die großen Querschnitte.

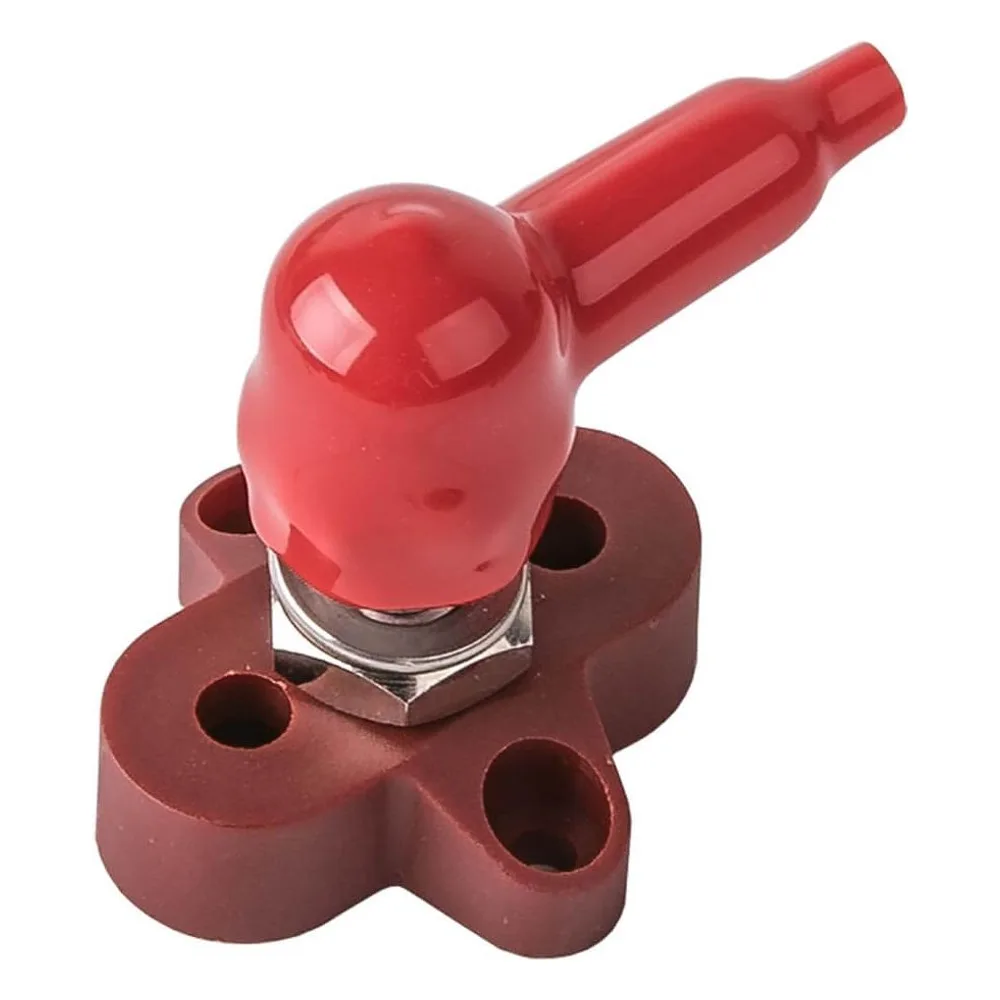

• Abdeckkappe im Lieferumfang: der stromführende Bolzen ist im Betrieb abgedeckt — kein blanker Kontakt im Aufbau.
• Temperaturbeständiger Nylonsockel: bleibt auch unter Dauerlast formstabil und isoliert den Bolzen gegen die Montagefläche.

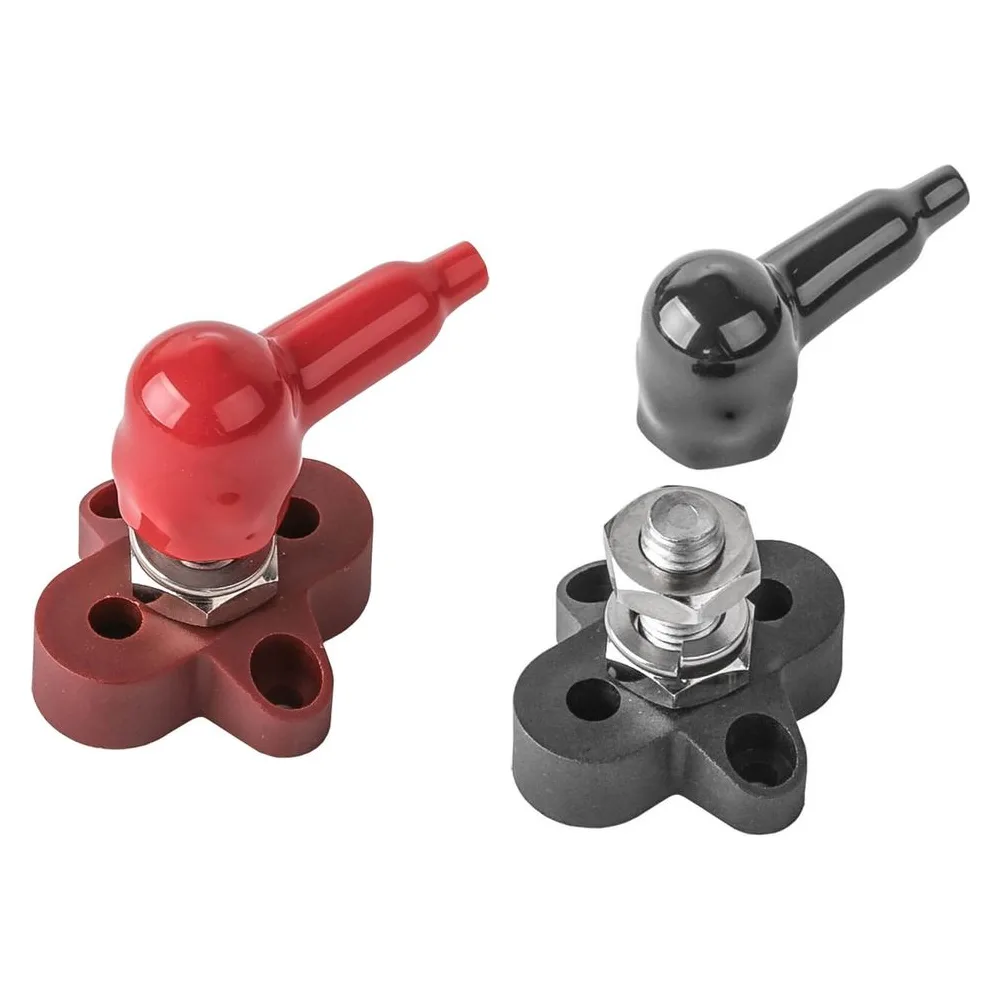

• Rot und Schwarz: Plus- und Minusseite auf einen Blick unterscheidbar, ohne zusätzliche Beschriftung.

Technische Daten | Verteilerpunkt 1 × M10

Tipps zum Einbau

• Rot ist Plus, Schwarz ist Minus: die Farbe hat keine technische Funktion, sie verhindert aber Verwechslungen, wenn später jemand anderes an der Anlage arbeitet.
• Maximal 4 Kabel pro Punkt: von den 20mm Bolzenlänge gehen 7mm für Mutter und Federring ab. Auf den restlichen 13mm stapeln sich je nach Querschnitt unterschiedlich viele Kabelschuhe — mehr als vier Anschlüsse sollten es nicht werden, sonst liegt der oberste nicht mehr sauber auf.
• Kabelschuhe flach aufeinander stapeln: jeder Ringkabelschuh muss plan aufliegen, sonst sinkt die Kontaktfläche und die Stelle wird warm. Nach der ersten Belastungsfahrt die Mutter nachziehen.
• Absicherung nicht vergessen: ein Verteilerpunkt trennt nichts ab. Jeder Abgang braucht seine eigene Sicherung, passend zum Querschnitt der angeschlossenen Leitung — welche das ist, steht im Ratgeber Welche Sicherung? Kabel richtig absichern.

Passendes Zubehör

• Kabelschuhe für Batteriekabel – Rohrkabelschuhe mit M10-Bohrung von 10mm² bis 95mm², passend für den Bolzen.
• Sammelschiene 4 × M10 — 300A – wenn ein einzelner Punkt nicht reicht: vier M10-Bolzen in einem Gehäuse.
• MEGA Streifensicherung – sichert die Abgänge vom Verteilerpunkt bis 500A ab.

Lieferumfang

• 1× Verteilerpunkt 1 × M10 in der gewählten Farbe, mit Mutter und Federring
• 1× Abdeckkappe passend zur Farbe
