Victron Battery Balancer — Ladungsausgleicher für 24V- und 48V-Batteriebänke
48,25 €
zzgl. Versandkosten
Lieferzeit: 2-7 Tage

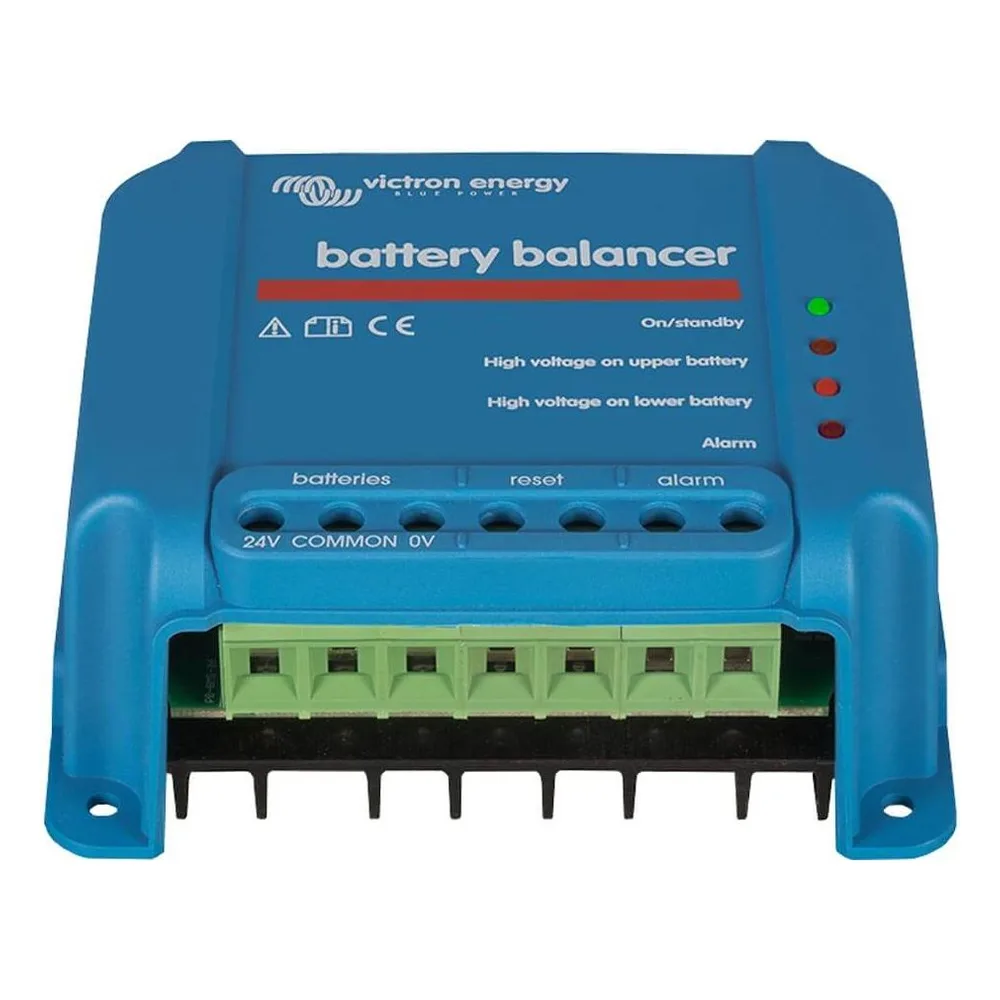

Victron Battery Balancer – Ladungsausgleich für 24V- und 48V-Batteriebänke
Der Battery Balancer gleicht den Ladezustand von zwei in Serie geschalteten 12V-Batterien aus. Steigt die Ladespannung im 24V-System über 27,3V, vergleicht das Gerät beide Batteriespannungen und entnimmt der stärkeren bis zu 0,7A. Die schwächere Batterie bekommt dadurch mehr Ladestrom, bis beide wieder auf gleichem Stand sind.
Eine schwache Batterie zieht die ganze Bank mit. Schon ein leicht erhöhter Leckstrom in einer der beiden Batterien reicht: sie bleibt unterladen und sulfatiert, die zweite bekommt im Gegenzug zu viel Spannung ab und gast. Der Battery Balancer hält die Mittelpunktspannung im Rahmen und verhindert, dass eine einzelne schwache Batterie die Lebensdauer der kompletten Bank kostet.
5 Gründe für den Victron Battery Balancer
- Arbeitet ohne Zutun: ab 27,3V Systemspannung schaltet er sich ein, unter 26,6V geht er in Standby und zieht dort nur noch 0,7mA.
- 0,7A Ausgleichsstrom: ab 50mV Abweichung am Mittelpunkt beginnt der Ausgleich, ab 100mV fließt der volle Strom.
- Alarm bei echtem Defekt: ab 200mV Abweichung schließt das potentialfreie Relais mit 60V/1A und meldet, dass eine Batterie nicht mehr mithält.
- Auch für 48V-Systeme: drei Balancer gleichen eine 48V-Bank aus vier in Serie geschalteten 12V-Batterien aus.
- Für den rauen Einsatz gebaut: Schraubklemmen bis 6mm², Überhitzungsschutz und ein Betriebsbereich von -30°C bis +50°C.
Technische Daten | Victron Battery Balancer
| Hersteller-Artikelnummer | BBA000100100 |
|---|---|
| Eingangsspannungsbereich | bis 18V pro Batterie, 36V gesamt |
| Einschaltschwelle | 27,3V ±1% |
| Abschaltschwelle | 26,6V ±1% |
| Stromaufnahme im Standby | 0,7mA |
| Ausgleich startet ab | 50mV Abweichung vom Mittelpunkt |
| Maximaler Ausgleichsstrom | 0,7A (ab 100mV Abweichung) |
| Alarmschwelle | 200mV |
| Alarm-Rücksetzschwelle | 140mV |
| Alarmrelais | 60V/1A, normal offen |
| Alarm zurücksetzen | zwei Klemmen für einen externen Drucktaster |

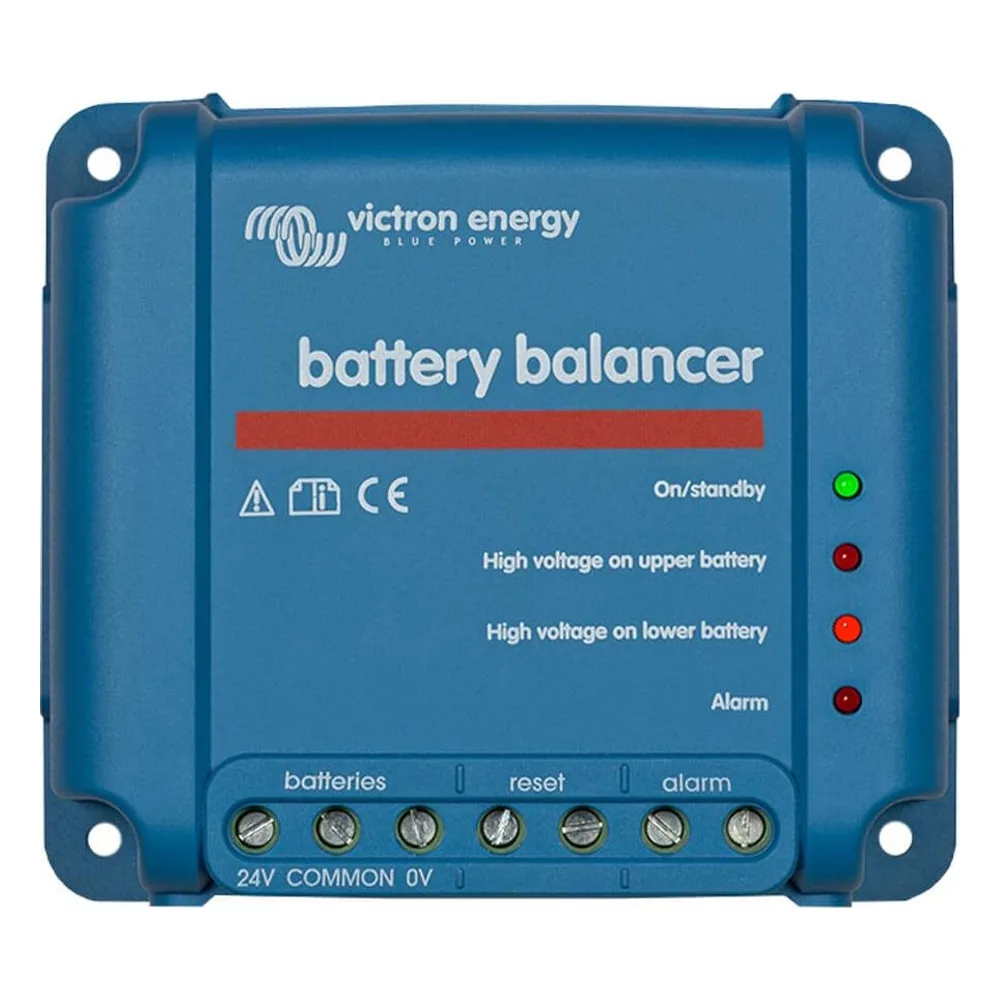

| Anzeige | 4 LEDs: Betrieb, unterer Batteriekreis aktiv, oberer Batteriekreis aktiv, Alarm |
| Überhitzungsschutz | ja |
| Betriebstemperatur | -30°C bis +50°C |
| Luftfeuchte (nicht kondensierend) | 95% |
| Anschlussklemmen | Schraubklemmen 6mm² / AWG10 |
| Schutzart | IP22 |
| Gehäusefarbe | Blau (RAL 5012) |

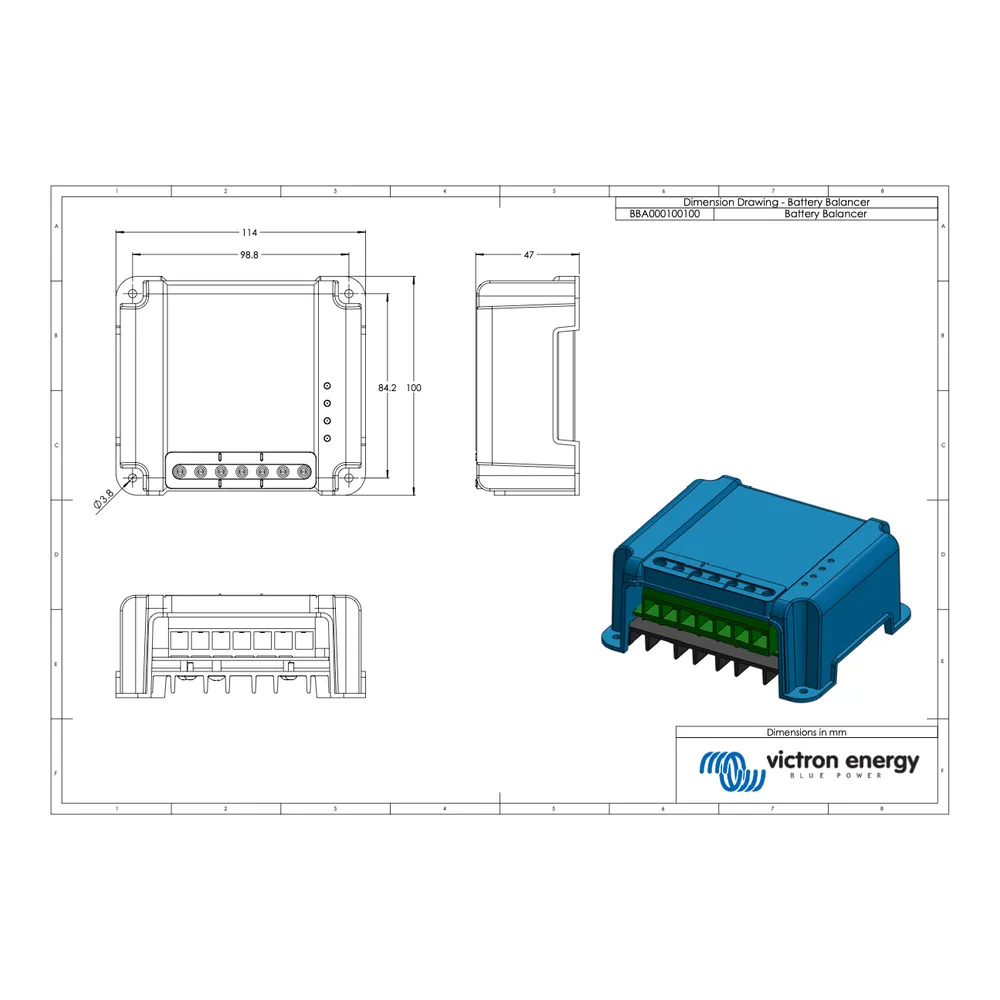

| Maße (HxBxT) | 100 x 113 x 47mm |
| Gewicht | 0,4kg |
Hinweise zum Einbau. Der Balancer gehört an eine senkrechte Fläche in einem gut belüfteten Bereich nahe den Batterien, aber wegen der Batteriegase nicht darüber. Für Minus, Plus und Mittelpunkt reicht ein Querschnitt von 0,75mm², angeschlossen wird in genau dieser Reihenfolge. Soll die Anlage UL-konform sein, gehört zusätzlich eine gleichstromtaugliche 10A-Sicherung nahe an die Batterien. Bei mehreren parallelen Strängen müssen die Mittelpunkt-Verbindungskabel dem Strom standhalten, der fließt, wenn eine Batterie ausfällt: bei zwei parallelen Strängen 50% des Querschnitts der Serienverbindung, bei drei Strängen 33%.
Passendes Zubehör
- Victron BMV-702 Batteriemonitor – misst den Mittelpunkt der Batteriebank und zeigt die Abweichung in Volt oder Prozent an, mit eigenem Alarm.
Downloads
- Handbuch Victron Battery Balancer mit technischen Daten
- EU-Konformitätserklärung Victron Battery Balancer
Lieferumfang
- 1× Victron Battery Balancer BBA000100100
- Bedienungsanleitung
