MEGA Sicherungshalter bis 500A | Modulares System

Ab 38,44 €*

Lieferzeit: 2-7 Tage

Mega System
Produktnummer: SW10099

Modulares System MEGA Fuse Sicherungshalter und Sammelschienen

Modulares Sicherungshalter System auf Basis der Megafuse Sicherungen für Absicherungen von 60-500A. Die Sicherungshalter lassen sich einfach zusammenstecken und mit separat erhältlichen fünffach oder sechsfach Sammelschienen verbinden.

Das modulare Megafuse System von Victron

Ein sehr flexibles Sicherungssystem mit Haltern vom Typ MEGA. Kombinieren Sie Halter und Sammelschienen fast beliebig miteinander.

  • Grundbestandteil ist der Sicherungshalter mit Abdeckung. Sie lassen sich in beliebiger Anzahl zusammenstecken.
  • Jeder einzelne Halter lässt sich mit einer Sicherung von 60-500A bestücken.
  • Mit Sammelschienen (5 oder 6fach) lassen sich die Sicherungshalter zusammenfassen.

Einfache Absicherung mehrerer Geräte möglich

Sicher nicht das günstigste System, aber eine sehr schöne Lösung wie man eine saubere Stromverteilung nach dem Akku realisieren möchte. Zum Beispiel lässt sich mit einer 5fach Sammelschiene und 5 Haltern einen super Sicherungsverteiler zusammenstellen, womit Solarregler (1), Wechselrichter (2), Ladegeräte (3), DC Sicherungsverteiler (4) für Kleinverbraucher und Ladebooster (5) angeschlossen werden. Die Minusverteilung übernimmt hier im Bild eine 6fach Sammelschiene von Victron Energy.

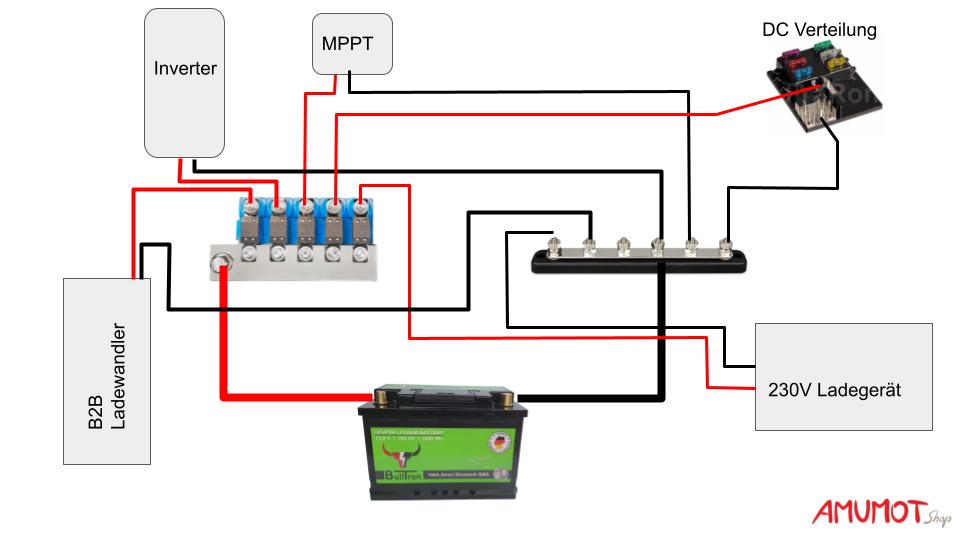

einfaches Schaltbild einer Wohnmobil Elektrik


Technische Daten:

Sicherungshalter Megafuse

  • Maße (L/B/H): 73 x 33 x 52mm (inkl. Abdeckung)
  • Sicherungen bis 500A Megafuse
  • Anschlussbolzen: M8
  • Lieferumfang: Sicherungshalter mit M8 Muttern und Abdeckung

5-fach Busbar (zum Verbinden von 5 Sicherungshalter CIP100200100)

  • Abmessungen (L/B/H): 180 x 40x 5mm
  • Anschluss für Leitung: 1x M10 Schraube
  • Material: verzinntes Kupfer
  • Strombelastbarkeit 500A
  • Lieferumfang: Sammelschiene mit M10 Schraube ohne Sicherungshalter

6-fach Busbar (zum Verbinden von 6 Sicherungshalter CIP100200100)

  • Abmessungen (L/B/H): 240 x 40x 5mm
  • Anschluss für Leitung: 2x M10 Schraube
  • Material: verzinntes Kupfer
  • Strombelastbarkeit 1500A
  • Lieferumfang: Sammelschiene mit 2x M10 Schraube ohne Sicherungshalter

Downloads

Lieferumfang

  • Es wird immer nur die Anzahl der Teile geliefert, die Sie bestellen. Wenn Sie also den 6fach Halter komplett bestellen möchten, müssen Sie 6 einfache Sicherungshalter und die 6fach Sammelschiene bestellen. Und die MEGA Sicherungen nicht vergessen!
